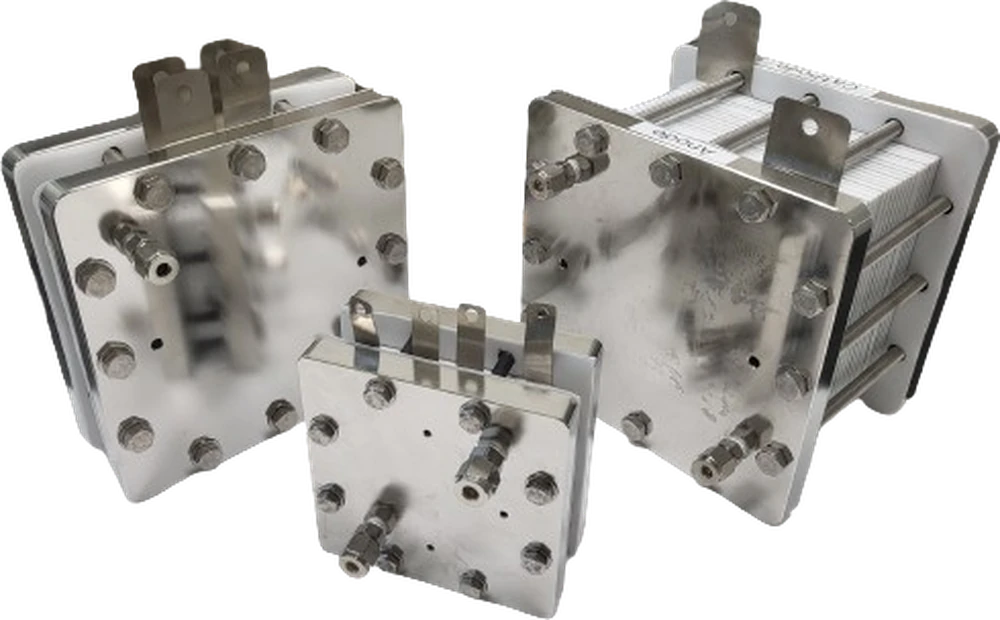

활성면적
가스켓 창으로 1–25 cm² 선택
적합한 용도
직접 준비한 MEA와 시험 장비로 평가를 구성하는 시험 셀
HXS-0은 가스켓 창으로 활성면적을 정하고 단셀부터 쇼트스택까지 구성합니다. 셀 하드웨어와 MEA, 전원·순환 장비 가운데 어디까지를 저희가 공급할지 먼저 정합니다.
이런 경우에 적합합니다
- 셀 단위로 촉매·막·전극 조합을 스크리닝하는 연구
- 단전지에서 쇼트스택으로 넘어가는 스케일업 조건 확인
- MEA를 직접 제작해 성능을 비교하려는 경우
시험 구성
네 가지 조건으로 시험 구성을 정합니다
활성면적과 셀 수, 사용할 MEA, 보유한 시험 설비를 확인해 필요한 하드웨어를 구성합니다.
셀 수
단셀부터 20셀 쇼트스택
MEA·전극
자사·타사 MEA 또는 HXP 전극
시험 설비
전원·순환·온도 제어·데이터 기록
HydroXpand가 제공합니다
- 활성 면적 1–25 cm², 단셀부터 20셀 쇼트스택까지 선택 구성
- SUS316L 엔드플레이트·니켈계 분리판·PTFE 가스켓, Single-serpentine 기본 유로
- 기본 구성에는 MEA 미포함 · 요청 시 HXP-an·HXP-ca와 막을 포함한 MEA 공급 가능
고객이 준비합니다
- 전원 공급 장치 (넓은 전압·전류 스윕이 필요하면 프로그래머블 파워서플라이 권장)
- 전해질 순환·온도 제어 및 데이터 기록 설비
- MEA 또는 전극 (저희 HXP-an·HXP-ca 사용 가능)
시험 결과
4 cm² 시험 구성의 i-V 곡선
그래프마다 실측·시험 데이터·설계 목표 중 무엇인지 라벨을 붙였고, 시험 조건은 그래프 설명에 있습니다.
시험 데이터01
4 cm² 시험 구성에서 확보한 카탈로그 i-V 곡선이며, 판매 활성면적 범위와 시험 면적을 구분해 표시합니다.
카탈로그 i-V 성능 곡선 · 4 cm² · HXP-an · 1 M KOH · 80 °C · 6.6 A/cm²에서 2.00 V
사양
HXS-0 전체 사양과 거래 조건
사양표와 지원 조건, 검토 자료입니다.
전체 제품 사양14 개 항목
| 용도 | 연구·평가용 단일 셀 / 쇼트스택 |
|---|---|
| 활성면적 | 1–25 cm² (가스켓 창으로 선택) |
| 구성 | 단셀–20셀 쇼트스택 |
| 전극 | HXP-an · HXP-ca |
| 운전 조건 | 운전 온도 최대 80 °C · 대기압 |
| 구조 | 양극측 전해질 순환 |
| 제작 | 판매 중 · 주문 제작 · 활성면적·셀 수·유로 구조 확정 후 제작 |
| 소재 | 엔드플레이트 SUS316L · 니켈계 분리판 · 가스켓 PTFE |
| 유로 | Single-serpentine 기본 · 시험 목적에 따른 유로 맞춤 가능 |
| 체결 | M6 · 프레스 불필요 · 체결 순서와 토크는 조립 가이드로 제공 · 전극 단자 M4 · 1.5~2.0 N·m |
| 유체 접속 | 1/4″ double-ferrule |
| MEA 호환 | 기본 공급 구성에는 MEA 미포함 · 요청 시 HXP-an·HXP-ca와 막을 포함한 MEA 공급 가능 |
| 크기 | 114 × 85.6 × 136 mm |
| 무게 | 4 kg |
논문에 인용하기1 개 항목
논문 Methods에 재료 출처를 적을 때 아래를 그대로 쓰시면 됩니다.
AEM electrolysis test cell (HXS-0, HydroXpand Inc., Republic of Korea)- 사양
- 활성면적 1–25 cm² · 엔드플레이트 SUS316L · 니켈계 분리판
로트 번호가 필요하시면 [email protected] 으로 문의 주세요.
지원·납기·거래 조건3 개 항목
소모품 · 지원
가스켓 등 소모 부품은 개별 공급하며, 활성 면적과 셀 수에 따른 구성은 견적서에서 확정합니다.
납기 · 제품 상태
판매 중 · 주문 제작 · 활성면적·셀 수·유로 구조 확정 및 발주 수락 후 4주
거래 조건 · 원산지
EXW 기준이고 DAP 등 다른 인코텀즈도 가능합니다. 원산지는 한국이며 원산지증명을 제공합니다.
가격은 수량과 인코텀즈에 따라 달라져 견적서로 안내합니다. 견적 전에 봄베로 살 때와 직접 만들 때의 5년 비용을 먼저 계산해 보세요.
봄베 대비 비용 계산구매 전 확인
HXS-0 구매 전 자주 묻는 질문
최소 주문·납기·규격과 가격 안내 방식입니다. 운전·통합 질문은 전체 FAQ 에 있습니다.
HXS-0 구매는 어떻게 합니까?
하이드로엑스팬드가 직접 판매합니다. 견적 문의 양식이나 [email protected] 으로 연락하실 때 활성면적(1–25 cm²)·셀 수(1~20셀)·유로 형상과 수량 정보를 함께 주시면 가격·납기·인코텀즈를 적은 견적서를 보내 드리고, 발주서를 수락한 날부터 납기를 셉니다.
납기는 얼마나 걸립니까?
주문 제작 제품이라 활성면적·셀 수·유로를 확정한 뒤 제작하며, 표준 납기는 발주 수락 및 사양 확정 후 4주입니다.
MEA가 포함됩니까? 타사 MEA도 쓸 수 있습니까?
기본 공급 구성에는 MEA가 포함되지 않으며 자사·타사 MEA 모두 호환됩니다. 요청하시면 HXP-an·HXP-ca 전극과 막을 포함한 MEA 구성으로 공급합니다.
3 × 3 cm 같은 작은 활성면적이나 특정 유로 형상으로 제작할 수 있습니까?
가능합니다. 가스켓 창으로 활성면적 1–25 cm²를 선택하므로 9 cm²는 표준 범위 안이고, 기본 유로는 Single-serpentine이며 시험 목적에 따라 유로 형상도 맞춤 제작합니다. 엔드플레이트(SUS316L)와 분리판 재질을 티타늄 등으로 바꾸는 것도 가능합니다.
가격은 얼마입니까?
가격은 활성면적·셀 수·유로·재질과 인코텀즈에 따라 달라져 견적서로 안내합니다.
거래 조건과 원산지는 어떻게 됩니까?
기준 조건은 EXW이고 DAP 등 다른 인코텀즈도 가능합니다. 원산지는 한국이며 원산지증명을 제공하므로 한국과 FTA를 체결한 국가에서는 특혜 관세를 적용받을 수 있습니다.
