전원·급수
200–240 V AC 단상 · Type II 급수
적합한 용도
현장에 설치해 바로 수소를 생산하는 2 kW 완제품 시스템
HXB-V1은 2 kW 수전해를 완제품 시스템으로 공급합니다. 자체 BoP에 넣을 2 kW 스택만 필요하면 HXS-2입니다. 전원·급수·환기와 출구 배관, 정제·건조·압축·저장 설비의 경계를 먼저 확인해야 실제 설치 가능성을 판단할 수 있습니다.
이런 경우에 적합합니다
- 소량의 수소를 상시 쓰지만 배송 물류가 부담인 현장
- 데스크톱 앱을 실행하는 컴퓨터에 원격 접속해 현장 밖에서 모니터링·제어할 실증·연구 과제
- 전해에서 건조·저장·압축까지 하류 장비와 연동할 구성
HXB-V1
연구·파일럿 플랫폼으로 쓸 때
스택 교체, 운전 조건 제어와 데이터 수집 범위를 확인하고 시험 계획에 맞는 구성을 검토하세요.
- 우리 촉매·MEA를 넣어 볼 수 있나
- 스택은 분리·해체·교체가 됩니다. 고객 MEA의 호환성과 목표 운전점은 주문 전에 검토합니다. 23셀 HXS-2가 들어 있고, 셀을 풀어 MEA를 바꾸는 순서는 HXS-2 핸드북 「유지보수」에 있습니다.
- 데이터를 어떻게 뽑나
- 제어 앱이 1초 주기로 기록하고 CSV로 내보냅니다. 상위 시스템 연동은 MQTT/JSON 또는 Modbus TCP(PLC·SCADA)입니다. RTU·ASCII는 지원하지 않습니다.
- 무엇을 직접 바꿀 수 있나
- 전압·전류·전해질 온도·전해질 유량 네 가지입니다. 운전 전류 15–67 A, 권장 50 A. 출구 압력은 주문 때 0, 10 또는 35 barg 중에서 정합니다.
- 시험 중 안전은
- H₂ 감지, 인터록, 전해질 탱크 압력 스위치 자동정지. 수동 비상정지는 제어 앱의 Emergency STOP이고 장비에 별도 버튼은 없습니다.
현장 연결
HXB-V1이 맡는 부분과 현장 설비
HXB-V1은 수소 생산에 필요한 핵심 기능을 통합합니다. 저장·압축·사용 설비는 현장 조건에 맞춰 별도로 구성합니다.
HXB-V1
스택·전원·순환·제어·안전 통합
수소 건조
표준 미포함 · 모듈형 제품 개발 중
저장·압축·사용
현장 목적에 맞는 하류 설비
HydroXpand가 제공합니다
- 2 kW 스택·파워서플라이·전해질 순환·온도 제어·수위 자동 보충·안전 로직 통합
- 데스크톱 제어 앱, MQTT over Ethernet(JSON) 인터페이스
- 표준 구성에는 건조기 미포함 · 모듈형 건조기 개발 중 · 즉시 필요한 경우 협력사 제품 추천 가능
- 설치 검토용 치수 자료와 외형·외장재 기준 STEP 파일 제공 가능
고객이 준비합니다
- 200–240 V AC 단상 50/60 Hz 전원 (총 소비전력 약 2.4 kW)
- 급수용 물탱크, 권장 수질 ASTM D1193 Type II (25 °C에서 1.0 µS/cm 이하) · 허용 상한 30 µS/cm
- H₂·O₂ 출구, 벤트·드레인 배관과 사용·저장·압축 설비
- 실내 5–45 °C 설치 환경, 환기 및 현장 수소 안전 조치
통합 운전
한 장비에서 핵심 운전 흐름을 관리합니다
통합 하드웨어를 먼저 확인하고, 상세한 일상 운전 흐름이 필요할 때 운영 앱 화면을 펼쳐볼 수 있습니다.
통합 구성
6U 장비에 핵심 운전 기능을 통합합니다
- AEM 스택과 직류 전원
- 전해질 순환과 온도 제어
- 수위 자동 보충과 운전 센서
- 제어와 안전 로직

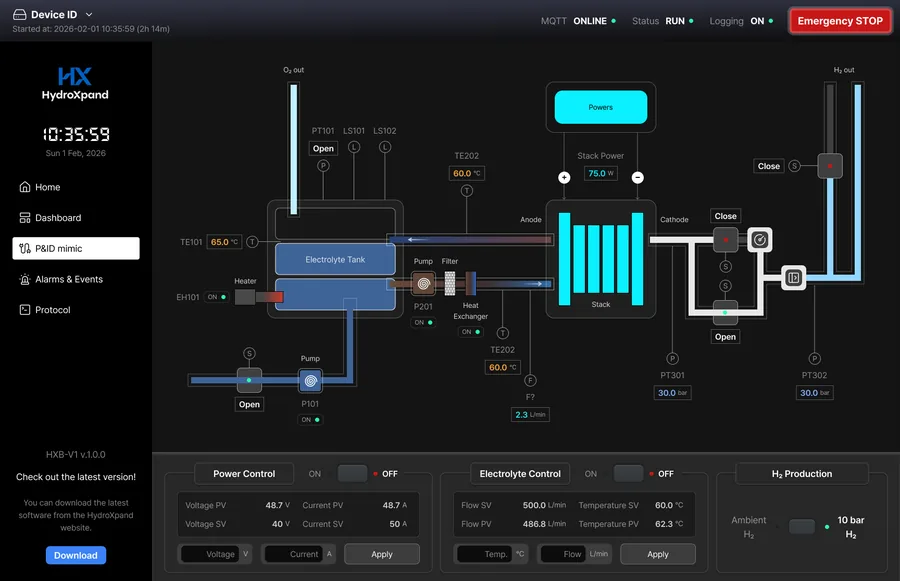

운영 앱 화면 보기3 개 화면
운영 앱
세 화면으로 일상 운전 흐름을 확인합니다

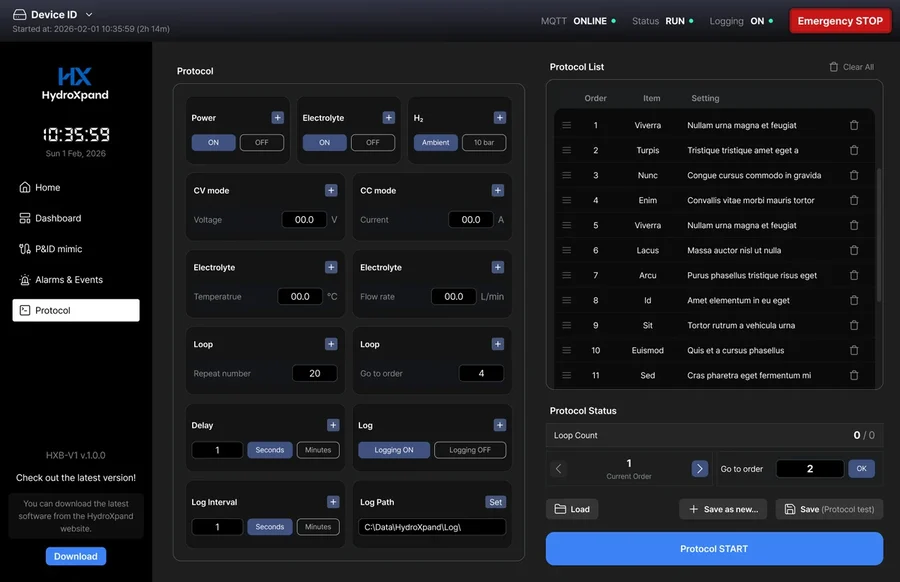

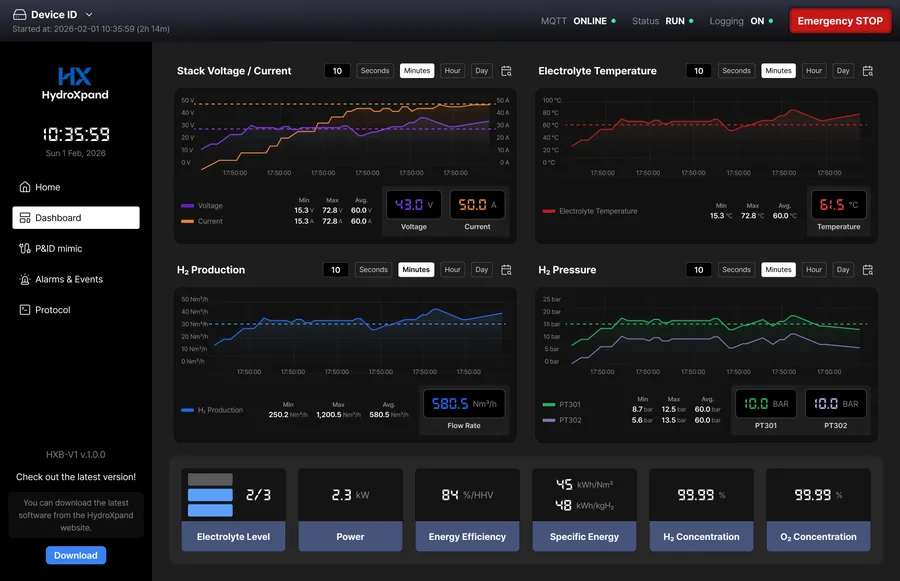

시스템 상태와 공정 흐름을 확인하고 운전 프로토콜을 설정할 수 있습니다. 나머지 화면은 기술 상담에서 안내합니다.
고객
HXB-V1 도입 사례
선택 목적과 적용 맥락을 공개한 기록이며, 고객사가 검증한 성능 결과를 뜻하지는 않습니다.
HXB-V1
구매 전 확인
공급 범위와 설치·거래 조건을 먼저 확인하세요. 필요한 생산량·순도·압력을 알려주시면 적합한 구성과 견적을 검토합니다.
- 포함 · 미포함
- 포함: 본체(스택·순환 펌프·전원·제어 내장), 제어 앱, 핸드북, CE 적합성 선언서, 12개월 보증. 미포함: 수처리 장치, 수소 건조기, 압축기, 저장 용기, 현장 배관, 설치 공사, 제어용 PC.
- 순도 · 건조기
- 건조기 없이 99%(10 barg, 수분 포화). 건조기를 붙이면 99.999% 이상. 자체 건조기 HXD-V1은 2026년 4분기 출시 예정이며 선주문으로 받습니다. 지금 필요하시면 요구 노점·유량·압력을 알려 주시면 그 조건의 구성을 견적합니다. 연소·일부 공정처럼 99%면 되는 용도는 지금 공급합니다.
- 압력
- 0, 10 또는 35 barg 중 주문 때 선택하고 공장에서 릴리프 밸브를 맞춰 출고합니다. 가압 장비는 운전 중 항상 주문한 압력까지 올라갑니다.
- 급수 · 전해질
- 탈이온수 1.0 µS/cm 이하 권장, 실운전 30 µS/cm까지. 소비 0.55 L/h(50 A·60 °C). 수처리 장치는 현지 조달을 권하고 요청 시 권장 사양을 드립니다. 전해질 KOH 0.1–1 M(권장 0.1 M, 초기 약 5 L)은 고객 준비입니다.
- 인도 · 운송
- EXW 화성 기준. 목재 크레이트로 포장해 포워더에 넘깁니다. 견적서의 운임은 추정치이고 DAP·DDP는 요청 시 개별 산정합니다. 관세·부가세·현지 인증 비용은 수입자 부담입니다.
- 결제 · 납기 · 유효기간
- T/T 100% 선급. 프로포마 인보이스 → 입금 확인 후 생산 착수 → 8주 출하. USD 기본, EUR 인보이스 가능. 견적은 발행일부터 30일 유효합니다. 주문 생산이라 데모 재고는 두지 않습니다.
- 보증 · 지원
- 출하일부터 12개월(검수 절차가 있으면 검수 합격일부터, 소모품 제외), return-to-base. 지원은 설치·시동·정비 교육(한국) → 운전 중 원격 지원 → 반송 수리 순서입니다. MEA 교체 서비스가 있습니다.
- 인증 · 실적
- CE 적합성 선언서는 핸드북에서 내려받을 수 있습니다. UL/NRTL은 없으니 북미 설치는 현지 검사 요건을 먼저 확인하십시오. 제품별 운전 근거와 시험 조건은 사양표와 관련 기술자료에서 확인할 수 있습니다.
- 가격
- 수량·구성·인코텀즈에 따라 달라져 견적서로 안내합니다. 견적 요청에 생산량·순도·압력을 적어 주시면 구성과 공급 조건을 검토해 드립니다.
표준 공급 조건의 요약입니다. 실제 구성·납기·거래 조건은 개별 견적서에서 확정합니다.
구매·견적 문의사양
HXB-V1 전체 사양과 거래 조건
사양표와 지원 조건, 검토 자료입니다.
생산 성능5 개 항목
| 수소 생산량 | 500 L/h (약 1 kg/일) |
|---|---|
| 소비전력 (kW) | 2.4 kW (개시 · 스택 2.0 + BoP 0.4) |
| 소비전력 (kWh/Nm³) | 4.8 (개시) |
| 소비전력 (kWh/kg-H₂) | 스택 44 · 시스템 54 (차이 약 10 kWh/kg 이 BoP 몫) |
| 운전 전류 | 15–67 A (권장 50 A) |
수소 순도 · 압력3 개 항목
| 수소 순도 @ 0 barg | 98–99% (건조기 미사용) · ≥ 99.999% (건조기) |
|---|---|
| 수소 순도 @ 10 barg | 99% (건조기 미사용) · ≥ 99.999% (건조기) |
| 수소 압력 | 0, 10, 35 barg · 주문 때 선택(릴리프 밸브) |
전원 · 급수5 개 항목
| 전원 | 200–240 V AC · 50/60 Hz · 단상 |
|---|---|
| 급수 수질 | 권장 ASTM D1193 Type II (≤1.0 µS/cm) · 실운전 기준 ≤30 µS/cm |
| 급수 소비량 | 0.55 L/h (50 A · 60 °C) |
| 급수 보충 | 내장 기어펌프가 자동 보충 |
| 전해질 | KOH 0.1–1 M · 순환 2–5 L/min |
설치 조건7 개 항목
| 작동 온도 | 5–45 °C (주위) |
|---|---|
| 보호 등급 | IP 20 |
| 크기 | 482 × 647 × 266 mm (6U) |
| 무게 | 51.3 kg |
| 유체 연결 | H₂O · H₂ · O₂ · VENT · DRAIN 1/4″ double-ferrule |
| 전원 연결 | C20 AC 인렛 (C19 케이블) |
| 설치 이격 | 전면 ≥ 300 mm · 후면 ≥ 400 mm |
제어 · 통신4 개 항목
| 제어 | 데스크톱 앱 (MQTT/Ethernet) |
|---|---|
| 직접 제어 | 전압 · 전류 · 전해질 온도 · 전해질 유량 |
| 스택 취급 | 분리 · 해체 · 교체 가능 |
| 텔레메트리 | 1초 주기 · 외부 제어 변수 8종 · Modbus TCP 지원 (RTU 미지원) |
안전 · 보증2 개 항목
| 안전 | H₂ 감지 · 비상정지(제어 앱) · 인터록 · 전해질 탱크 압력 스위치 자동정지 |
|---|---|
| 보증 | 출하일부터 12개월 · 검수 절차가 있으면 검수 합격일부터 (소모품 제외) |
논문에 인용하기1 개 항목
논문 Methods에 재료 출처를 적을 때 아래를 그대로 쓰시면 됩니다.
AEM water electrolysis system, 2 kW, 500 L/h (HXB-V1, HydroXpand Inc., Republic of Korea)- 사양
- 19인치 6U 랙 · HXS-2 23셀 스택 내장 · 출구 압력 0, 10 또는 35 barg
- 시험 조건
- 0.1 M KOH · 50 °C
로트 번호가 필요하시면 [email protected] 으로 문의 주세요.
지원·납기·거래 조건3 개 항목
지원 · 보증
표준 운전 조건에서 1년 보증합니다. 일상 점검은 급수·누설·운전 데이터 확인이 중심이며, KOH는 정해진 주기 대신 상태에 따라 교체합니다. 스택은 반송 후 MEA만 교체해 하드웨어를 재사용할 수 있습니다.
납기 · 제품 상태
판매 중 · 발주 수락 후 8주
거래 조건 · 원산지
EXW 기준이고 DAP 등 다른 인코텀즈도 가능합니다. 원산지는 한국이며 원산지증명을 제공합니다.
가격은 수량과 인코텀즈에 따라 달라져 견적서로 안내합니다. 견적 전에 봄베로 살 때와 직접 만들 때의 5년 비용을 먼저 계산해 보세요.
봄베 대비 비용 계산구매 전 확인
HXB-V1 구매 전 자주 묻는 질문
최소 주문·납기·규격과 가격 안내 방식입니다. 운전·통합 질문은 전체 FAQ 에 있습니다.
HXB-V1 구매는 어떻게 합니까?
하이드로엑스팬드가 직접 판매합니다. 견적 문의 양식이나 [email protected] 으로 연락하실 때 필요한 수소 유량·운전 시간·출력 압력(0, 10 또는 35 barg)과 설치 장소 조건 정보를 함께 주시면 가격·납기·인코텀즈를 적은 견적서를 보내 드리고, 발주서를 수락한 날부터 납기를 셉니다.
납기와 보증은 어떻게 됩니까?
발주 수락 후 8주에 출하합니다. 보증은 표준 운전 조건에서 1년이며, 출하일부터 12개월이고 검수 절차가 있으면 검수 합격일부터입니다.
전원 조건과 생산량은 어떻게 됩니까?
200~240 V AC 단상 50/60 Hz에 연결하며 총 소비전력은 약 2.4 kW입니다. 수소 생산량은 500 L/h(0.5 Nm³/h, 1 kg/일)이고, BoP를 포함한 시스템 소비전력은 54 kWh/kg-H₂입니다.
건조기가 포함됩니까? 순도는 얼마입니까?
표준 구성에는 건조기가 포함되지 않습니다. 건조기 없이 출구에서 받는 수소는 상압 98~99%, 10 barg 99%이고, 저희 검증 조건에서 건조기를 적용하면 ≥ 99.999%를 확인했습니다. 모듈형 건조기 HXD-V1은 선주문을 받고 있으며, 그전에 필요하시면 조건에 맞는 건조기를 조달해 드립니다.
가격은 얼마입니까?
가격은 수량·구성(출력 압력·건조기 유무)과 인코텀즈에 따라 달라져 견적서로 안내합니다. 19인치 랙 구성이라 대수를 늘려 용량을 키울 수 있고, 5대를 적층하면 10 kW급(하루 약 5 kg)이 됩니다.
인증과 제어 인터페이스는 무엇입니까?
HXB-V1은 제조자 EU 적합성 선언(DoC)을 발행하고 CE 표시를 적용했습니다(LVD·EMC·RoHS, 제3자 인증이 아닌 자기적합선언). 제어는 이더넷 MQTT(JSON)이고 PLC·SCADA 에는 Modbus TCP 로 연결합니다.
거래 조건과 원산지는 어떻게 됩니까?
기준 조건은 EXW이고 DAP 등 다른 인코텀즈도 가능합니다. 원산지는 한국이며 원산지증명을 제공하므로 한국과 FTA를 체결한 국가에서는 특혜 관세를 적용받을 수 있습니다.
