Pt/C
HER 음극 촉매 옵션
이 제품이 맞을까요?
어떤 촉매와 규격이 내 시험 조건에 맞는가?
HXP-ca는 카본 페이퍼 위에 Pt/C 또는 PtRu/C 촉매층을 형성한 HER 음극입니다. 두 옵션의 공개 사양을 먼저 확인하고, 실제 선택은 막과 운전 조건을 함께 검토해 정합니다.
이런 경우에 적합합니다
- 낮은 PGM 로딩의 AEM 수전해 음극을 평가하려는 연구
- 운전 조건에 따라 Pt/C와 PtRu/C 촉매를 비교·선택하려는 개발
- 카본 페이퍼 기반 음극을 MEA 또는 시험 셀에 적용하려는 경우
제품 구성과 공급 경계
두 가지 촉매, 하나의 명확한 공급 기준
Pt/C와 PtRu/C 가운데 운전 조건에 맞는 촉매를 선택하고, 공통 공급 사양을 함께 확인합니다.
PtRu/C
HER 음극 촉매 옵션

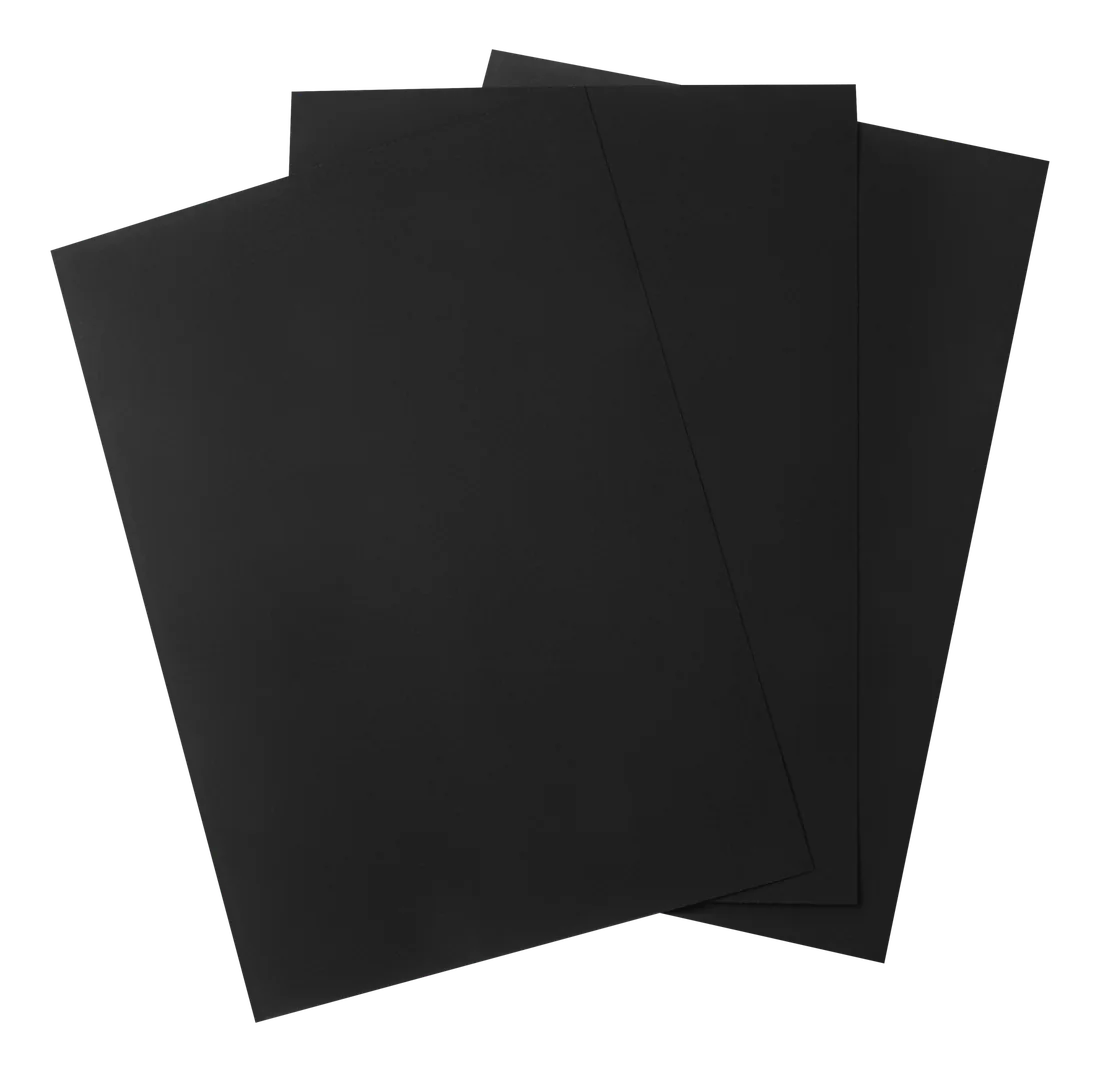

카본 페이퍼 전극
260 ± 20 µm · 표준 200 × 300 mm
HydroXpand가 제공합니다
- Pt/C 또는 PtRu/C 촉매가 코팅된 카본 페이퍼 음극
- 촉매 로딩 0.2 mgPGM/cm² · PtRu는 Pt+Ru 총 PGM 질량 기준 · 두께 260 ± 20 µm
- 표준 200 × 300 mm, 그 외 크기·수량과 권장 운전 조건은 주문 협의
고객이 준비합니다
- 셀 하드웨어와 막 (저희 HXS-0 셀 사용 가능)
- 평가 프로토콜 (전류밀도·전해액 농도·온도·시험 시간)
- 맞춤 사양이 필요하면 희망 두께·크기·수량
검증 근거
결론을 먼저 보고, 필요할 때 전체 데이터를 확인하세요
실측 결과, 카탈로그 데이터와 설계 목표를 구분합니다. 전체 그래프에는 시험 조건을 함께 표시합니다.
Pt/C 음극을 적용한 단일셀의 전류밀도별 에너지 소비 특성을 보여줍니다.
전체 그래프와 시험 조건 보기1 개 데이터
시험 데이터
Pt/C 음극을 적용한 단일셀의 전류밀도별 에너지 소비 특성을 보여줍니다.
셀 에너지 소비 · Pt/C 음극(0.2 mgPGM/cm²) 적용 단일셀 기준
적용 맥락
이 제품이 사용된 맥락을 확인하세요
선택 목적과 적용 맥락을 공개한 기록이며, 고객사가 검증한 성능 결과를 뜻하지는 않습니다.
상세 기술정보
필요한 세부 정보만 펼쳐보세요
첫 제품 판단을 방해하지 않도록 전체 사양, 지원 조건과 검토 자료를 이곳에 모았습니다.
전체 제품 사양10 개 항목
| 소재 | Pt/C·PtRu/C + 바인더 (촉매층) · 카본 페이퍼 (GDL) |
|---|---|
| 촉매 담지량 | 0.2 mgPGM/cm² (XRF) · PtRu는 Pt+Ru 총 PGM 질량 기준 |
| 두께 | 260 ± 20 μm |
| 면밀도 | 105 ± 10 g/m² |
| 시험 조건 | 0.3 M KOH · 상온 (3-전극) |
| 크기 | 길이 ≤ 300 mm · 폭 ≤ 200 mm |
| 옵션 | Pt/C · PtRu/C |
| Tafel 기울기 | PtRu/C 45.7 · Pt/C 52.2 mV/dec (3-전극 측정) |
| 촉매층 | 저 표면조도 (막 손상 최소화) |
| 가속열화 (AST) | 10,000 사이클 수행 (1.0 ↔ 0.05 A/cm² · 5 s) |
지원·납기·거래 조건3 개 항목
교체 · 기술지원
음극은 동일 사양 교체품을 직접 주문할 수 있습니다. 상세 성능 데이터나 시험 결과를 상호 공유해야 하는 단계에서는 NDA를 체결합니다.
납기 · 제품 상태
판매 중 · 발주 수락 후 표준 포맷 2주 (맞춤 사양 최대 8주)
거래 조건 · 원산지
EXW 기준, DAP 등 협의 가능. 원산지는 한국이며 원산지증명을 제공합니다.
