HXS-2 23셀 스택을 0.3 M KOH·40 °C에서 2,281시간 정전류 운전한 공개 구간의 전압 열화율은 전 구간 선형 피팅 기준 80.2 µV/h/cell입니다. 이 숫자를 제품 수명으로 환산할 수 없는 이유와 함께 확인할 항목을 정리했습니다.
수전해 스택의 내구성을 비교할 때 가장 먼저 눈에 들어오는 숫자는 운전시간입니다. 1,000시간, 2,000시간, 10,000시간처럼 기간이 길수록 믿을 만해 보입니다. 그러나 시험시간 하나만으로 스택의 수명이나 현장 성능을 판단할 수는 없습니다.
같은 2,000시간이라도 어떤 전류로 운전했는지, 온도와 전해액 농도는 어땠는지, 전압이 시간에 따라 어떻게 변했는지, 셀 사이 편차와 가스 크로스오버를 함께 봤는지에 따라 의미가 달라집니다.
HydroXpand는 HXS-2 23셀 AEM 수전해 스택을 0.3 M KOH, 40 °C에서 정전류로 연속 운전했습니다. 사이트에 공개한 2,281시간 구간의 전 구간 선형 피팅은 80.2 µV/h/cell이며, 가속 열화 징후는 관찰되지 않았습니다. 이 글은 그 숫자를 제품 수명으로 환산하지 않습니다. 대신 연구자와 시스템 통합사가 장기 운전 데이터를 검토할 때 확인해야 할 것을 정리합니다.
먼저 확인할 시험 조건
정전류 시험에서는 전류를 일정하게 유지한 상태에서 필요한 전압이 시간에 따라 어떻게 변하는지를 봅니다. 같은 양의 수소를 만들기 위해 더 높은 전압이 필요해졌다면 전기화학적 손실이 커졌다는 뜻입니다. 그래서 내구 데이터에서는 얼마나 오래 돌았는가와 함께 같은 전류에서 전압이 어떤 속도로 변했는가를 확인해야 합니다.
| 항목 | 공개 조건 |
|---|---|
| 시험 대상 | HXS-2 AEM 수전해 스택 |
| 셀 수 | 23셀 |
| 운전 방식 | 정전류 연속 운전 |
| 운전 전류 | 50 A |
| 전해액 | 0.3 M KOH |
| 온도 | 40 °C |
| 운전 시간 | 2,281시간 |
| 셀 전압 구간 | 1.699 → 1.907 V |
| 관찰된 열화율 | 선형회귀 기준 약 80 µV/h |
80 µV/h이 뜻하는 것
µV/h/cell은 셀 하나를 기준으로 한 시간당 전압 변화율입니다. 스택마다 셀 수가 다르기 때문에 전체 스택 전압의 변화만 비교하면 공정한 비교가 어렵습니다. 셀당 수치로 정규화하면 셀 수가 다른 스택의 추세를 같은 단위로 볼 수 있습니다.
여기서 중요한 것은 산정 구간입니다. 80.2 µV/h/cell은 공개한 2,281시간 전체에 선형 피팅을 적용한 값입니다. 구간별 기울기는 달라질 수 있으므로 운전 초기부터 끝까지 같은 열화율이 이어졌다고 가정해 미래 전압을 단순 외삽해서는 안 됩니다.
새 MEA는 활성화와 안정화 과정에서 전압이 달라질 수 있습니다. 장기 데이터는 초기 변화, 안정 구간, 이후 추세를 나눠 봐야 합니다. 열화율을 비교할 때는 어느 시간 구간을 피팅했는지, 중단과 재가동 구간을 어떻게 처리했는지도 함께 확인해야 합니다.
2,281시간은 제품 수명과 같은 말이 아니다
장기 시험시간은 신뢰를 판단하는 중요한 자료지만 보증 수명이나 교체주기와 같지 않습니다.
첫째, 이 결과는 0.3 M KOH와 40 °C라는 특정 조건에서 얻었습니다. 더 높은 온도, 다른 전해액 농도, 반복적인 기동과 정지, 가압 운전에서도 같은 열화율이 유지된다고 단정할 수 없습니다. 둘째, 정전류 시험은 하나의 운전 모드입니다. 재생에너지 연계 현장처럼 부하가 계속 바뀌는 조건에서는 별도의 동적 운전 검증이 필요합니다. 셋째, 셀당 전압 추세 하나로 가스 품질과 안전을 대신 평가할 수 없습니다.
따라서 2,281시간 공개 데이터는 이 조건에서 장시간 정전류 운전을 수행했고 전압 추세에 가속 열화 징후가 없었다는 근거입니다. 모든 조건의 수명을 보증하는 숫자는 아닙니다.

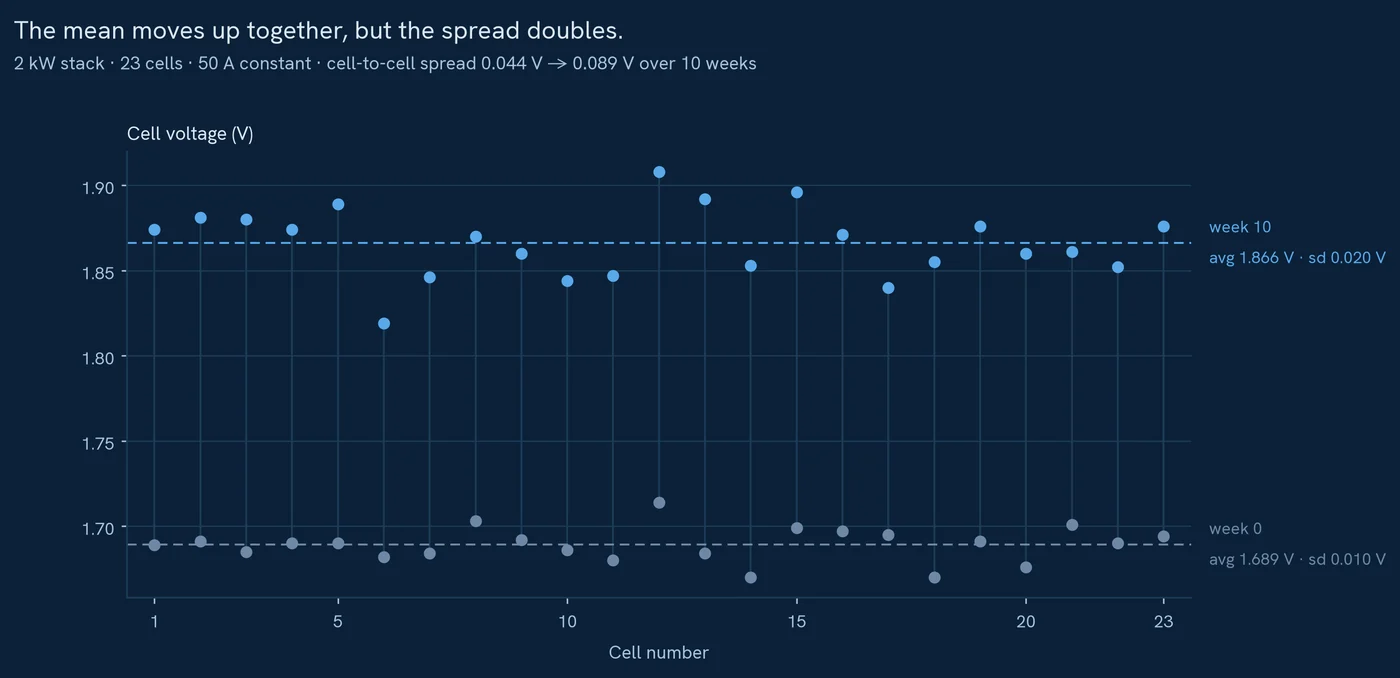

평균값보다 셀 분포를 함께 봐야 한다
23셀 스택의 평균 전압이 안정적이어도 특정 셀 하나가 다른 셀보다 빠르게 변할 수 있습니다. 이 약한 셀이 전체 스택의 성능과 정비 시점을 결정합니다. 스택 데이터를 검토할 때는 다음 세 가지를 함께 요청하는 것이 좋습니다.
- 시간에 따른 전체 스택 전압
- 셀별 전압 분포와 표준편차
- 가장 높은 셀과 가장 낮은 셀의 추세

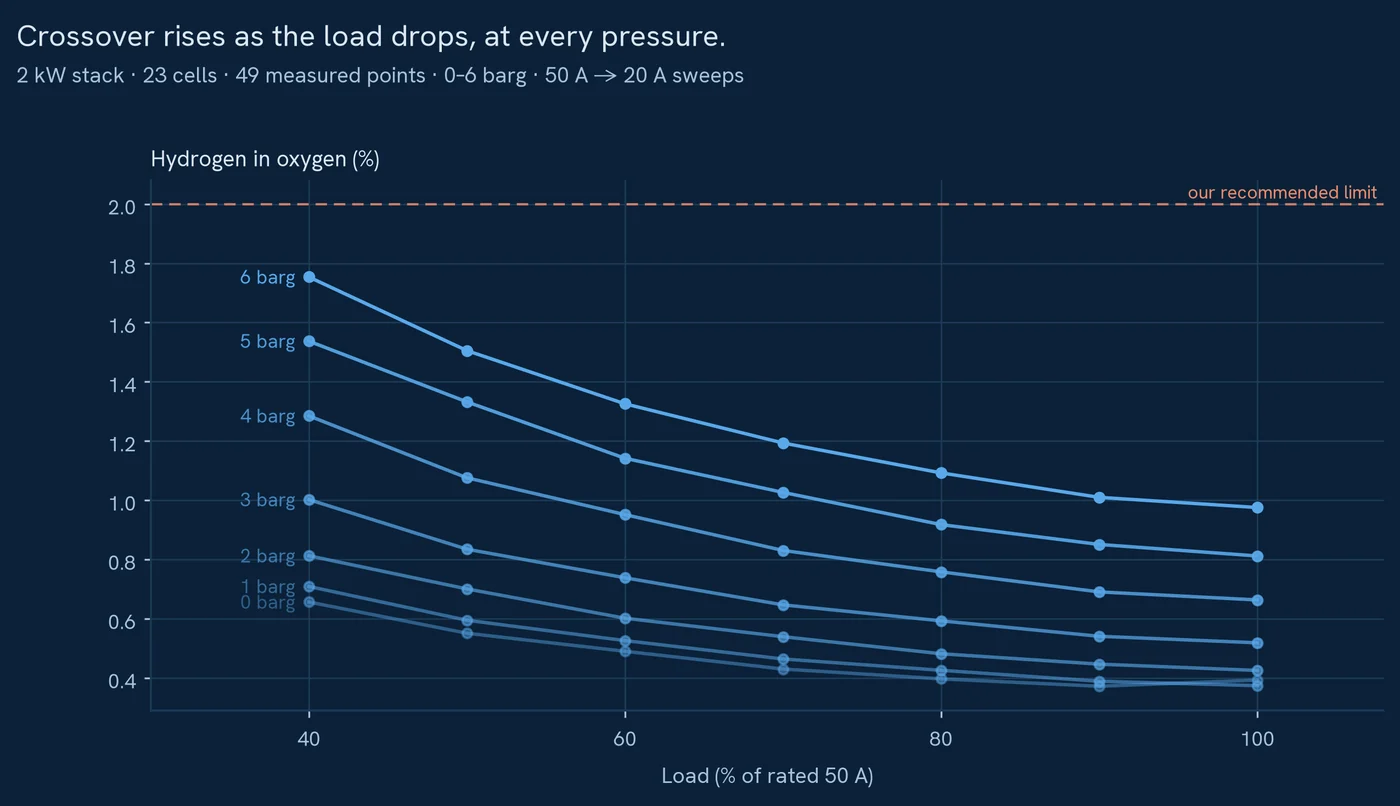

가스 크로스오버는 별도의 안전 축이다
AEM 수전해 스택에서는 막을 사이에 두고 수소와 산소가 생성됩니다. 전압 추세가 안정적이어도 크로스오버가 커지면 안전과 품질 문제가 생길 수 있습니다. 그래서 장기 내구 시험은 전기적 성능과 가스 지표를 함께 봐야 합니다.
두 방향을 따로 봐야 합니다. 안전 기준이 걸리는 쪽은 산소 속 수소(H₂-in-O₂)입니다. HydroXpand는 장기 운전에서 이 값을 2% 미만으로 관리하고, 2%를 넘으면 정지 후 점검할 것을 권고합니다. 반대 방향인 수소 속 산소(O₂-in-H₂)는 같은 2,281시간 운전에서 최대 0.10%였습니다. 압력차, 전해액 순환, 온도, 막 상태가 크로스오버에 영향을 줍니다. HXS-2를 자체 BoP에 통합한다면 양극과 음극의 압력차 관리, 전해액 순환, 기액 분리, 수소 감지와 인터록을 스택 성능과 별도로 설계해야 합니다.
내구 데이터가 정비 방식과 만나는 지점
성능이 영원히 변하지 않는 스택은 없습니다. 중요한 것은 열화가 나타났을 때 무엇을 교체하고 어떤 하드웨어를 다시 쓸 수 있는가입니다. HXS-2는 압축 조립식 스택이며, 스택을 반송받아 소모품인 MEA만 교체하고 하드웨어를 반복 사용하는 리퍼비시를 제공합니다.
그래서 장기 데이터는 교체 시점을 늦추는 자료가 아니라, 어떤 추세에서 점검하고 어떤 부품을 교체할지 정하는 기준으로 써야 합니다. 시스템 통합사라면 구매 전에 다음을 확인하는 편이 좋습니다.
- 열화율을 산정한 구간과 방법
- 셀간 편차의 관리 기준
- H₂-in-O₂ 알람과 정지 기준
- 스택 분해와 재조립 지침
- MEA 교체 시 점검하는 하드웨어 항목
- 리퍼비시 이후의 성능 확인 절차
- 보증과 소모품의 경계
연구실에서 이 데이터를 쓰는 방법

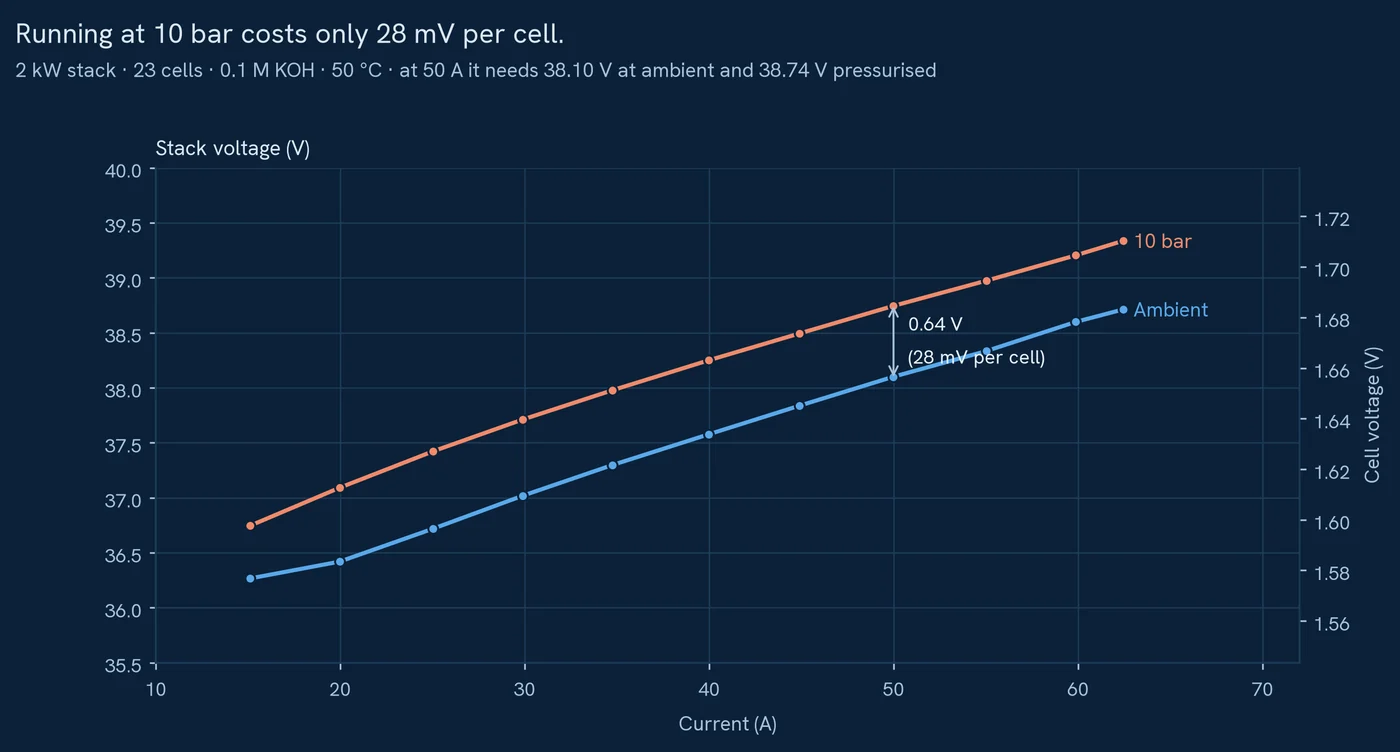

연구실에서는 HXS-2 데이터를 자체 촉매, 막, MEA 또는 운전 조건의 기준선으로 쓸 수 있습니다. 다만 셀 크기와 시험 장비가 다른 전압을 그대로 비교해서는 안 됩니다. 비교할 때는 전류밀도, 활성면적, 온도, 전해액 농도, 압력, 막 두께, 활성화 절차를 맞춰야 합니다.
단일 셀의 i-V 곡선이 좋아도 23셀 스택에서는 셀간 분포, 유체 분배, 체결, 열관리라는 변수가 추가됩니다. 단일 셀에서 스택으로 넘어가는 연구라면 최고 성능점 하나보다 다음 순서가 더 유용합니다.
- 같은 조건의 i-V 곡선 확보
- 반복 시편의 편차 확인
- AST 전후 성능 비교
- 쇼트스택의 셀간 균일도 확인
- 장기 정전류 시험으로 추세 확인
원본 데이터를 받을 때의 체크리스트
| 확인할 자료 | 이유 |
|---|---|
| 시간별 전류·전압 원본 | 열화율 산정과 중단 이벤트 확인 |
| 온도·전해액 농도 로그 | 시험 조건이 유지됐는지 확인 |
| 열화율 피팅 구간 | 초기 안정화 구간의 영향 분리 |
| 셀별 전압 분포 | 약한 셀과 불균일 확인 |
| H₂-in-O₂ 추세 | 가스 안전과 막 상태 확인 |
| 기동·정지·재가동 기록 | 연속 운전과 실제 현장 운전의 차이 확인 |
| 시험 종료 후 점검 결과 | 전압 변화의 원인 가설 확인 |
정리
HXS-2의 2,281시간 공개 구간과 전 구간 선형 피팅 80.2 µV/h/cell은 특정 공개 조건에서 확보한 장기 추세입니다. AEM 스택을 장시간 운전하며 전압 변화를 추적했다는 근거지만, 단독으로 제품 수명이나 모든 운전 조건의 성능을 보증하지는 않습니다.
좋은 내구 데이터는 긴 시험시간 하나가 아니라 시험 조건, 전압 추세, 셀간 분포, 가스 크로스오버, 정비 방식까지 이어진 데이터입니다. 상세 내구 그래프와 i-V 시험 조건이 필요하시면 프로젝트 조건과 함께 문의해 주세요.
