수전해 BOP(Balance of Plant)란 무엇인가, 스택 앞뒤에 붙는 계통

안녕하세요, AEM 수전해 기술로 청정수소 생산 단가를 낮추고 있는 HydroXpand입니다.

수전해 설비를 검토하다 보면 자료에서 BOP라는 말을 만나게 됩니다. Balance of Plant의 줄임말이고 우리말로 옮기면 주변 설비에 가깝습니다. 오늘은 수전해에서 BOP가 정확히 무엇을 가리키고 각 계통이 무슨 일을 하는지 정리해보겠습니다. 스택을 구매해 자체 시스템에 넣으려는 통합사 엔지니어와, 설비 전체 예산을 처음 잡아 보는 분께 도움이 되는 내용입니다.

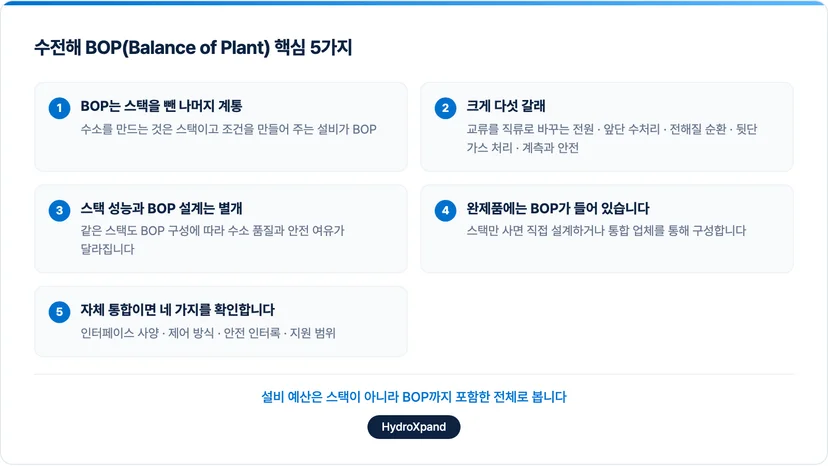

수전해 BOP, 핵심만 먼저

결론부터 정리합니다.

첫째, BOP는 스택을 뺀 나머지 계통을 말합니다. 수소를 만드는 것은 스택이고 스택이 일하도록 조건을 만들어 주는 설비가 BOP입니다.

둘째, 크게 다섯 갈래로 나뉩니다. 교류를 직류로 바꾸는 전원, 물을 준비하는 앞단, 전해질을 도는 순환, 가스를 다루는 뒷단, 전체를 감시하는 계측과 안전입니다.

셋째, 스택 성능과 BOP 설계는 별개 문제입니다. 같은 스택을 써도 BOP를 어떻게 짜느냐에 따라 수소 품질과 안전 여유가 달라집니다.

넷째, 완제품을 사면 BOP가 포함됩니다. 스택만 사는 경우에는 BOP를 직접 설계하거나 통합 업체를 통해 구성하게 됩니다.

다섯째, 자체 통합을 계획한다면 네 가지를 먼저 확인하시면 됩니다. 인터페이스 사양, 제어 방식, 안전 인터록, 지원 범위입니다.

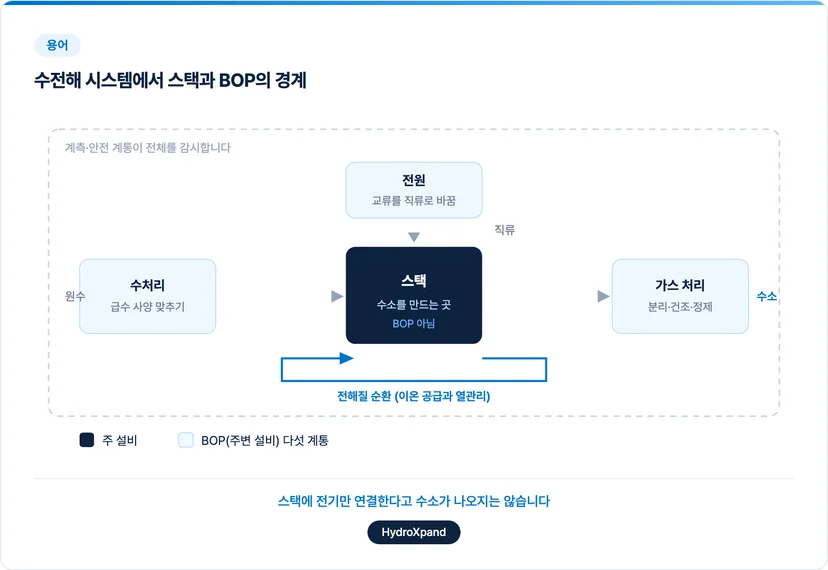

BOP(Balance of Plant)란 무엇을 가리키는 말인가

Balance of Plant는 발전 설비에서 먼저 쓰이던 말입니다. 발전소에서 주 설비인 터빈과 발전기를 뺀 나머지 계통을 묶어 부르던 표현이 수소 산업으로 넘어왔습니다.

수전해 시스템에서는 스택이 주 설비입니다. 물을 분해해 수소와 산소를 만드는 반응이 스택 안에서 일어납니다. 그런데 스택에 전기만 연결한다고 수소가 나오지는 않습니다. 직류 전기가 알맞은 크기로 들어와야 하고, 정해진 수질의 물이 들어와야 하고, 전해질이 일정한 온도로 돌아야 하고, 나온 가스에서 수분을 걸러야 하고, 농도와 압력을 계속 지켜봐야 합니다. 이 일을 맡는 설비 전체가 BOP이고 스택과 BOP를 합친 것이 수전해 시스템입니다.

그래서 설비 자료를 볼 때 스택 사양과 BOP 구성은 따로 읽어야 합니다. 스택 효율이 좋아도 BOP가 전기를 많이 쓰면 시스템 전체의 전력 소비는 올라갑니다. 반대로 BOP를 잘 짜면 같은 스택에서 더 안정적인 운전이 나옵니다.

설비 전체에서 BOP가 차지하는 몫도 생각보다 큽니다. 부피로 보면 스택은 설비 안에서 한 덩어리이고 나머지 공간을 정류기와 펌프, 탱크, 분리기, 계측 장비가 채웁니다. 설치 면적과 유지 관리 항목도 대부분 이쪽에서 나옵니다. 수전해 설비를 처음 검토하실 때 스택 사양만 비교하다가 나중에 예산과 자리가 부족해지는 경우가 여기서 생깁니다.

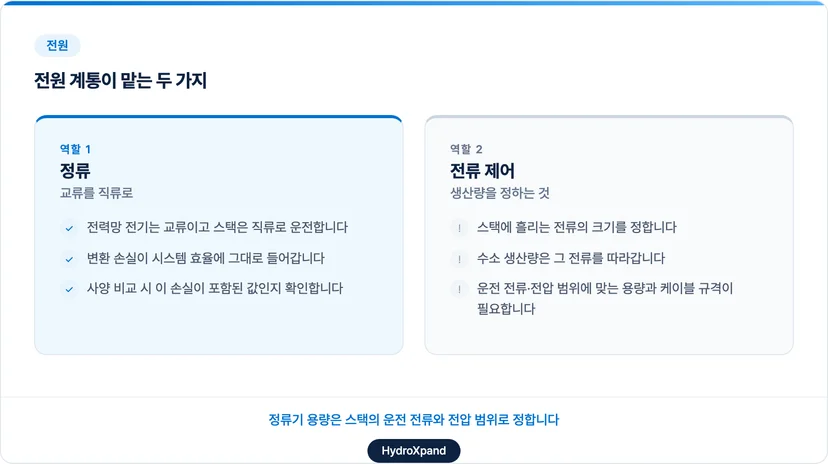

전원, 교류를 직류로 바꾸는 계통

스택은 직류로 운전합니다.

전력망에서 들어오는 전기는 교류이므로 스택 앞에는 교류를 직류로 바꾸는 정류기가 붙습니다. 스택에 흘리는 전류의 크기를 정하는 것도 이 계통의 일입니다. 운전 전류를 올리거나 내리는 조작은 결국 전원 계통에서 이뤄지고 수소 생산량은 그 전류를 따라갑니다.

전원 계통을 정할 때 확인할 것은 두 가지입니다. 하나는 용량입니다. 스택의 운전 전류와 전압 범위에 맞는 정류기를 고르고 케이블과 단자도 그 전류를 연속으로 흘릴 수 있는 규격이어야 합니다. 저희는 HXS-2의 운전 전류와 전압 범위를 통합 가이드에 공개하고 있어, 이 값을 기준으로 정류기 용량을 정하시면 됩니다.

다른 하나는 손실입니다. 교류를 직류로 바꿀 때 생기는 변환 손실은 시스템 효율에 그대로 들어갑니다. 스택 효율과 시스템 효율이 다른 이유 가운데 하나가 여기에 있습니다. 같은 스택이라도 정류기 효율에 따라 수소 1 kg을 만드는 데 드는 전기가 달라지므로 사양을 비교하실 때는 이 손실이 포함된 값인지 확인하시는 것이 좋습니다.

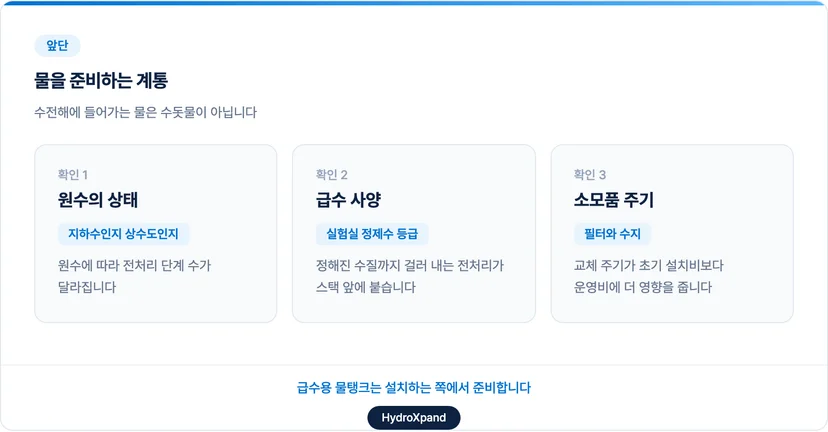

앞단, 물을 준비하는 계통

수전해에 들어가는 물은 수돗물이 아닙니다.

물에 녹아 있는 이온과 유기물은 전극과 막에 쌓여 성능을 떨어뜨립니다. 그래서 원수를 받아 정해진 수질까지 걸러 내는 전처리 계통이 스택 앞에 붙습니다. 저희 완제품은 실험실 정제수 등급을 급수 기준으로 두고 있으며 급수용 물탱크는 설치하는 쪽에서 준비합니다.

여기서 결정해야 할 것은 원수의 상태입니다. 지하수를 쓰는지 상수도를 쓰는지에 따라 전처리 단계 수가 달라지고 그만큼 설비 규모와 유지 관리 부담이 달라집니다. 설비 예산을 잡을 때 이 부분을 빼놓으면 나중에 항목이 늘어납니다.

전처리 계통은 소모품이 따라옵니다. 필터와 수지는 주기적으로 갈아야 하고 교체 주기는 원수의 상태에 따라 달라집니다. 설비를 오래 운전할 계획이라면 초기 설치비보다 이 교체 주기가 운영에 더 영향을 줍니다. 급수 사양과 원수 분석 결과를 미리 맞춰 보시면 주기를 가늠할 수 있습니다.

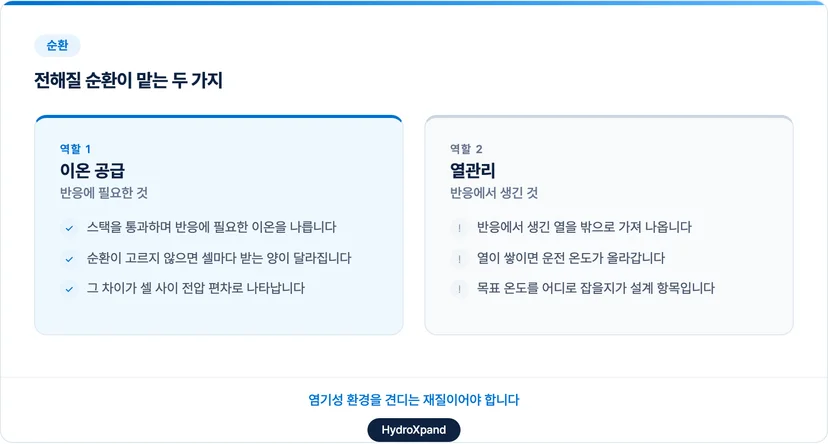

스택을 도는 것, 전해질 순환 계통

AEM 수전해는 염기성 전해질을 씁니다.

전해질은 스택을 통과하면서 반응에 필요한 이온을 나르고 동시에 반응에서 생긴 열을 밖으로 가져 나옵니다. 그래서 순환 계통은 이온 공급과 열관리를 함께 맡습니다. 펌프와 탱크, 배관, 유량 계측이 여기 들어가고 염기성 환경을 견디는 재질이어야 합니다.

순환이 고르지 않으면 셀마다 받는 전해질 양이 달라지고 그 차이가 셀 사이 전압 편차로 나타납니다. 스택 성능 자료를 볼 때 셀별 분포를 함께 보라고 말씀드리는 이유가 여기에도 있습니다.

온도도 이 계통이 잡습니다. 반응은 열을 내고 그 열이 쌓이면 운전 온도가 올라갑니다. 온도가 오르면 같은 전류에서 필요한 전압은 낮아지지만 막과 전극에 걸리는 부담은 커집니다. 그래서 순환 계통에는 열을 빼내는 장치가 함께 들어가고 목표 온도를 어디로 잡을지가 설계 항목이 됩니다.

2 kW 스택 HXS-2는 양극 쪽에만 전해질을 순환시키는 구성입니다. 음극 쪽에 순환 배관이 없으면 액체를 다루는 계통이 줄어들고 수소 출구가 전해질에 직접 닿지 않아 후단의 건조 부담도 함께 줄어듭니다.

뒷단, 가스를 다듬는 계통

스택에서 나온 수소는 그대로 쓸 수 있는 상태가 아닙니다.

먼저 기액 분리가 필요합니다. 가스와 함께 따라 나온 전해질과 물을 분리해 순환 계통으로 되돌립니다.

다음은 수분 제거입니다. 분리기를 거쳐도 가스에는 수증기가 남아 있어서 건조 계통으로 노점을 낮춥니다.

마지막이 잔류 산소 제거입니다. 더 높은 순도가 필요한 용도에서는 촉매 반응으로 남은 산소를 물로 바꿔 걸러 냅니다.

어디까지 붙일지는 용도가 정합니다. 연료전지 시험이나 분석 장비처럼 높은 순도를 요구하는 용도라면 건조와 정제가 모두 필요하고 열처리 분위기 가스처럼 요구 조건이 낮으면 간단한 구성으로도 충분합니다. 필요 이상으로 붙이면 설비비와 운전비만 올라갑니다.

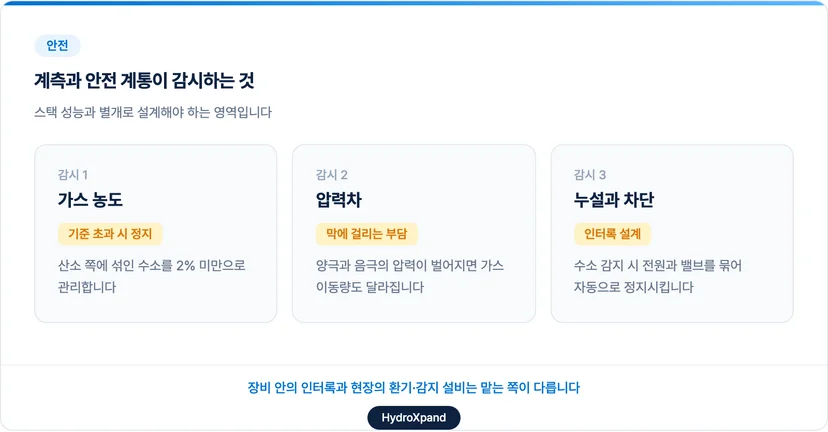

전체를 지켜보는 것, 계측과 안전 계통

수소는 농도 범위에 들어가면 불이 붙을 수 있는 기체입니다.

가스 농도를 감시합니다. 산소 쪽에 섞인 수소 농도가 기준을 넘으면 정지하도록 설계합니다. 저희는 장기 운전에서 이 값을 2% 미만으로 관리하고 2%를 넘으면 정지 후 점검을 권고합니다.

압력차를 관리합니다. 양극과 음극의 압력이 벌어지면 막에 부담이 걸리고 가스가 넘어가는 양도 달라집니다.

누설을 감지하고 차단합니다. 설비 주변에 수소 감지기를 두고 감지 시 전원과 밸브를 묶어 자동으로 정지시키는 인터록을 설계합니다.

이 계통은 스택 성능과 별개로 설계해야 하는 영역입니다. 스택이 안정적으로 운전되더라도 감시와 차단이 없으면 설비로 성립하지 않습니다. 관련 실측 자료는 내구 데이터 기술 노트에 정리돼 있습니다.

여기서 한 가지 구분할 것이 있습니다. 장비 안에 들어가는 계측과 인터록은 공급사가 설계하지만 설비가 놓이는 공간의 환기와 배기, 수소 감지 설비는 설치하는 쪽이 준비하는 항목입니다. 두 영역이 맞물려야 안전 설계가 완성되므로 설비를 들이기 전에 어느 쪽이 무엇을 맡는지 정리해 두시는 것이 좋습니다.

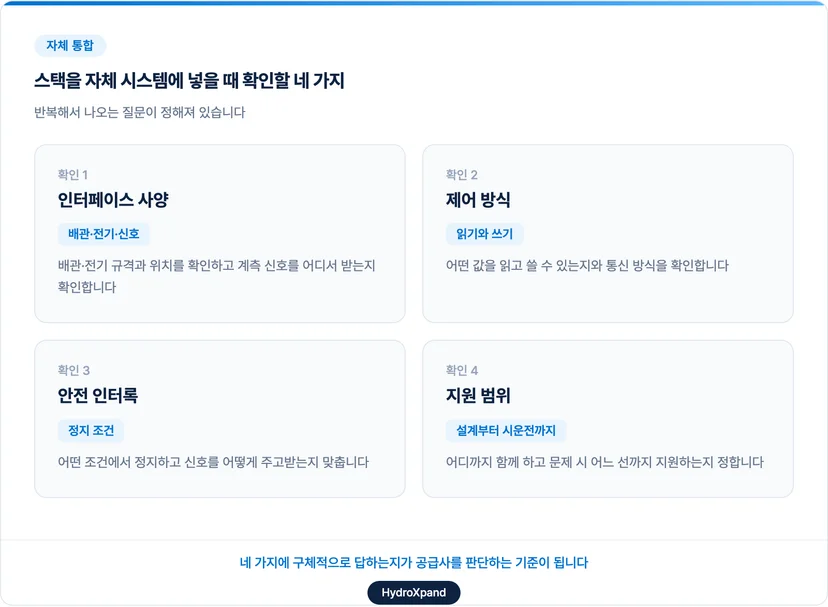

스택을 자체 시스템에 넣을 때 확인할 네 가지

스택만 구매해 직접 시스템을 구성하는 경우가 늘고 있습니다. 이때 반복해서 나오는 질문이 정해져 있습니다.

첫째, 인터페이스 사양입니다. 배관 규격과 위치, 전기 단자 계측 신호를 어디서 어떻게 받는지 확인합니다.

둘째, 제어 방식입니다. 스택에 자체 제어기가 들어 있는지, 아니면 외부 제어기가 계측값을 읽어 펌프와 전원에 지령하는지에 따라 시스템 설계의 출발점이 달라집니다. 저희 스택은 후자라서 어떤 값을 어디서 읽을지를 먼저 정합니다.

셋째, 안전 인터록입니다. 어떤 조건에서 정지해야 하는지와 그 신호를 어떻게 주고받을지를 스택 공급사와 맞춰야 합니다.

넷째, 지원 범위입니다. 설계 검토를 어디까지 함께 하는지, 시운전에 참여하는지, 문제가 생겼을 때 어느 선까지 지원하는지를 미리 정합니다.

네 가지에 구체적으로 답하는지가 공급사를 판단하는 기준이 됩니다. 저희는 스택을 BOP 통합 용도로 공급하고 있어서 연결 사양과 설계 입력값을 스택 통합 가이드로 공개하고 설계 단계부터 사양을 맞춰 가는 방식으로 진행합니다.

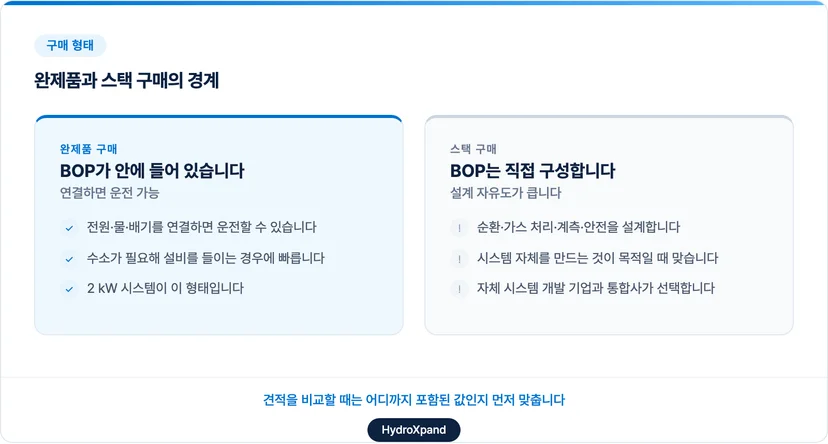

어디까지가 제품이고 어디부터 BOP인가

같은 수전해 설비라도 구매 형태에 따라 경계가 달라집니다.

완제품을 사면 BOP가 안에 들어 있습니다. 전원과 물, 배기를 연결하면 운전할 수 있는 상태로 옵니다. 저희 2 kW 시스템이 이 형태입니다.

스택만 사면 BOP는 직접 구성합니다. 전원과 순환, 가스 처리, 계측과 안전을 설계해 붙여야 하고 그만큼 설계 자유도가 큽니다. 자체 시스템을 개발하는 기업이나 통합사가 이 방식을 씁니다.

어느 쪽이 맞는지는 목적에 달렸습니다. 수소가 필요해서 설비를 들이는 것이라면 완제품이 빠르고 시스템 자체를 만드는 것이 목적이라면 스택 구매가 맞습니다.

예산을 잡을 때는 스택 값만이 아니라 BOP까지 포함한 설비 전체로 보셔야 실제 규모가 나옵니다. 여기에 설치 공사와 안전 조치가 더해집니다. 배기 경로, 환기, 전원 인입 공사, 수소 감지 설비는 장비가 아니라 현장에 속하는 항목이라 견적서에 안 잡히는 경우가 많습니다.

견적을 비교하실 때는 어디까지 포함된 값인지를 먼저 맞추시는 것이 좋습니다. 같은 수소 생산량이라도 스택만인지, BOP까지인지, 설치까지인지에 따라 숫자가 달라집니다.

자주 묻는 질문 (FAQ)

Q. BOP는 어디까지를 말하나요?

수소를 만드는 스택을 뺀 나머지 계통 전체입니다. 전원, 물 전처리, 전해질 순환, 기액 분리와 건조, 계측과 안전이 모두 들어갑니다. 스택과 BOP를 합친 것이 수전해 시스템입니다. 회사마다 경계를 조금씩 다르게 부르기도 해서, 견적을 비교할 때는 어디까지 포함된 값인지 확인하시는 것이 좋습니다.

Q. 스택만 사서 직접 시스템을 만들어도 되나요?

가능합니다. 다만 전원과 순환, 가스 처리, 안전 계통을 직접 설계해야 하므로 관련 경험이 있는 경우에 맞습니다. 설계 초기에 인터페이스와 인터록 사양을 먼저 맞추시면 시행착오가 줄어듭니다.

Q. BOP도 함께 공급받을 수 있나요?

완제품 형태로 구매하시면 BOP가 포함된 상태로 공급됩니다. 스택 단위로 구매하시는 경우에는 필요한 구성을 알려주시면 사양 검토를 함께 진행합니다.

Q. BOP도 전기를 쓰나요?

씁니다. 펌프와 냉각, 계측 장비가 상시 전력을 쓰기 때문에 시스템 전체의 전력 소비는 스택 소비량보다 큽니다. 수소 1 kg을 만드는 데 드는 전기를 비교하실 때는 스택 기준인지 시스템 기준인지 확인하시는 것이 좋습니다.

Q. 수소 건조기는 꼭 필요한가요?

용도에 따라 다릅니다. 높은 순도가 필요하면 건조와 정제를 붙이고 요구 조건이 낮으면 없이도 운전합니다. 건조기는 저희가 개발 중인 품목이라 현재는 확정 사양을 안내드리지 않습니다.
