수전해 운전 데이터를 남기는 법 - 무엇을, 얼마나 자주, 어떻게 기록할까요 (2026)
안녕하세요, HydroXpand입니다. 오늘은 「어떤 운전 데이터를 어떻게 남겨야 하나요」를 정리해 봤습니다. 「사양서와 보증」 묶음의 마지막 글입니다.

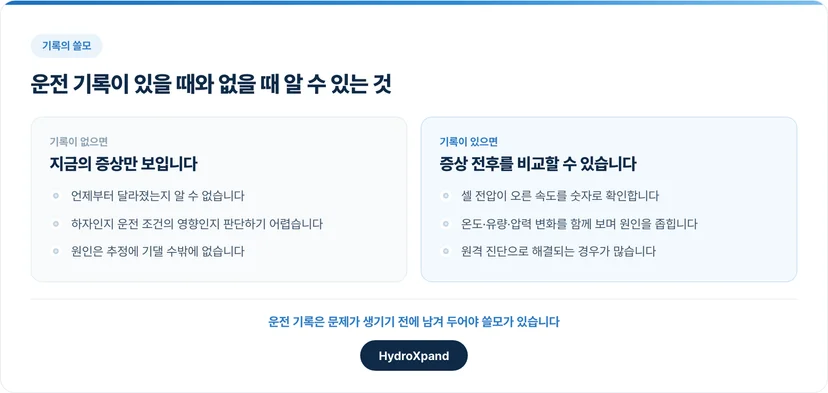

장비에 문제가 생겨 연락을 주시면 저희가 가장 먼저 요청하는 것이 운전 기록입니다. 셀 전압이 언제부터 오르기 시작했는지, 그때 온도나 유량이 달라졌는지는 기록이 있어야 알 수 있습니다. 기록이 없으면 증상이 지금 어떤지만 볼 수 있고, 어떻게 여기까지 왔는지는 추정할 수밖에 없습니다.
운전 기록은 문제가 생기기 전에 남겨 두어야 쓸모가 있습니다. 저희가 장비를 운전하며 지키는 방식을 바탕으로, 무엇을 얼마나 자주 기록하고 어떻게 보관하면 좋은지 정리했습니다.
운전 데이터를 남길 때의 핵심 사항
처음에 기준값을 남겨 두십시오. 시운전 직후의 전압과 전류, 온도와 유량이 있어야 몇 달 뒤 성능이 변했는지 판단할 수 있습니다.
자동 기록은 촘촘하게 남기고, 원본 그대로 보관하십시오. 평균은 나중에 언제든 낼 수 있지만, 평균만 남긴 기록에서 원본을 되살릴 수는 없습니다.
숫자로 남지 않는 것은 사람이 적으십시오. 조건을 바꾼 시각과 이유, 정지 사유, 전해질 교체 같은 작업은 자동 기록에 남지 않습니다.
같은 조건 구간과 시험 구간을 구분해 두십시오. 시험하느라 조건을 바꾼 구간이 장기 운전 기록에 섞이면 성능 변화를 읽기 어려워집니다.
1. 운전 기록이 필요한 네 가지 이유
첫째, 성능 변화를 숫자로 확인하기 위해서입니다. 셀 전압이 시간당 얼마나 오르는지는 같은 전류로 운전한 기록이 이어져 있어야 계산할 수 있습니다. 열화율을 읽는 방법은 내구 수치를 읽는 법에서 다뤘습니다.
둘째, 문제가 생겼을 때 원인을 찾기 위해서입니다. 증상이 나타나기 전과 후를 비교하면 그 사이에 달라진 것을 찾아 원인의 범위를 좁힐 수 있습니다. 원격 진단으로 해결되는 경우가 많은 것도 이 비교가 가능하기 때문입니다.
셋째, 보증과 서비스를 처리하기 위해서입니다. 인도 시점의 하자인지, 사양 밖 조건에서 운전한 영향인지는 운전 기록을 보고 판단합니다. 보증 범위는 보증이 어디까지 적용되나에 정리했습니다.
넷째, 운전 조건을 바꿀 때 비교 기준이 되기 때문입니다. 온도나 전류를 바꿔 보려면 바꾸기 전의 상태가 기록에 남아 있어야 효과를 확인할 수 있습니다.
2. 무엇을 기록하나
스택 전압 하나만 남겨서는 원인을 찾기 어렵습니다. 전압이 올랐을 때 온도가 내려갔는지, 유량이 줄었는지를 함께 봐야 하기 때문입니다. 저희가 기본으로 남기는 항목과 그 이유는 다음과 같습니다.
항목 | 왜 필요한가 |
|---|---|
스택 전류 | 같은 전류에서 비교해야 전압 변화를 성능 변화로 읽을 수 있습니다 |
스택 전압 | 성능 변화가 가장 먼저 나타나는 값입니다 |
셀별 전압(측정할 수 있다면) | 스택 전체 전압이 같아도 일부 셀만 달라지는 경우를 찾을 수 있습니다 |
전해질 입구·출구 온도 | 온도가 달라지면 같은 셀도 전압이 달라집니다 |
전해질 순환 유량 | 유량이 줄면 셀에 전해질이 고르게 들어가지 않을 수 있습니다 |
산소 쪽·수소 쪽 압력 | 압력은 전압과 가스 크로스오버(반대쪽 가스가 섞여 넘어오는 현상)에 영향을 줍니다 |
산소 중 수소 농도(측정 장치가 있다면) | 안전 기준을 지키는지 확인하는 값입니다 |
급수량과 급수 수질(전도도) | 수질이 권장 범위를 벗어나면 성능과 보증에 영향을 줍니다 |
알람과 이벤트 | 장비가 언제, 어떤 조건에서 정지하거나 경고를 냈는지 알려 줍니다 |
셀별 전압을 왜 보는지는 셀 전압 분포 글에서 따로 다뤘습니다.
압력과 온도는 기준을 함께 적습니다
압력이 게이지압인지 절대압인지, 온도가 스택 입구에서 측정한 값인지 탱크에서 측정한 값인지에 따라 같은 숫자도 뜻이 달라집니다. 설정값과 실측값도 구분해 두는 것이 좋습니다. 50 °C로 설정해도 실제 입구 온도는 그보다 조금 높거나 낮게 움직입니다. 나중에 기록을 다른 사람이 읽어도 헷갈리지 않도록, 각 값이 어디서 무엇을 측정한 것인지 한 번 적어 두시면 됩니다.
3. 얼마나 자주 기록하나
자동 기록은 가능한 한 촘촘하게 남기시기를 권합니다. 저희 장비는 계측값을 1초마다 갱신하고, 저희도 1초 간격으로 기록합니다. 장기 운전에서는 기록이 꽤 커지지만 저장 공간은 대개 문제가 되지 않습니다.

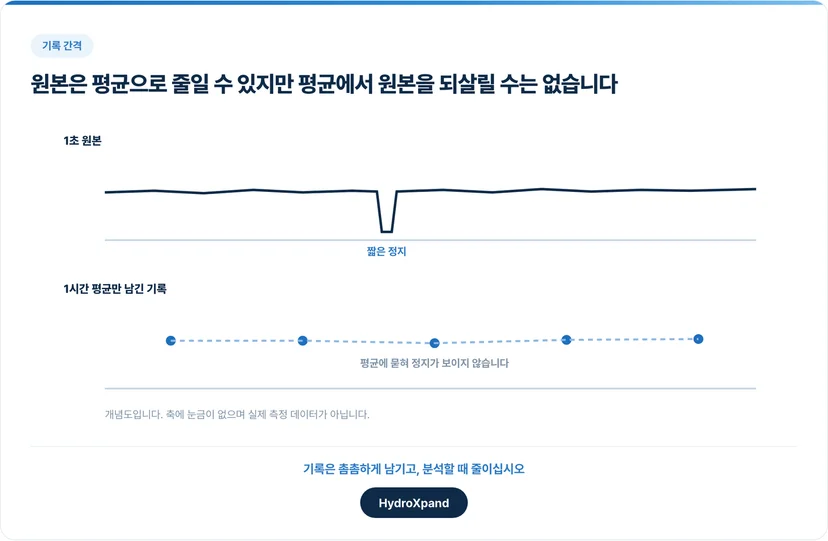

촘촘하게 남기는 이유는 평균만 남긴 기록에서 원본을 되살릴 수 없기 때문입니다. 1초 기록은 나중에 1분, 1시간 평균으로 얼마든지 줄일 수 있지만, 1시간 평균만 남긴 기록에서 그 사이에 있었던 짧은 정지나 순간적인 변화를 찾아낼 수는 없습니다. 평균을 내더라도 원본은 따로 보관해 두시기 바랍니다.
기록이 끊긴 구간도 확인해 보시면 좋습니다. PC가 꺼졌거나 통신이 끊기면 그 시간의 기록이 비게 됩니다. 비어 있는 구간을 운전이 멈춘 구간으로 착각하지 않도록, 기록이 없는 구간과 실제로 정지한 구간을 구분해 두면 좋습니다.
4. 숫자로 남지 않는 것은 운전 일지에 적습니다
자동 기록에는 「무엇이 바뀌었는지」는 남아도 「왜 바꿨는지」는 남지 않습니다. 저희는 자동 기록과 별도로 사람이 쓰는 운전 일지를 둡니다. 적는 것은 다음과 같습니다.
운전 조건을 바꾼 시각과 바꾼 값, 바꾼 이유
정지와 재기동 시각, 정지 사유
전해질 교체와 보충, 급수 장치 정비
부품 교체와 점검 내용
평소와 달랐던 점(소리, 누설 흔적, 알람)
일지를 쓸 때는 확인하지 못한 것을 추측으로 채우지 않습니다. 정지 사유를 모르면 「확인 필요」라고 적어 둡니다. 추측으로 채운 칸은 나중에 사실처럼 읽혀, 원인을 찾을 때 엉뚱한 방향으로 이끌 수 있습니다.
5. 처음에 남겨 둘 기준값
몇 달 뒤 전압이 올랐는지 판단하려면 비교할 출발점이 있어야 합니다. 시운전을 마치고 운전이 안정되면 다음 값을 기록해 두시면 됩니다.
시운전 날짜와 담당자
전해질 규격과 만든 날짜
안정된 뒤의 스택 전압과 전류, 그때의 전해질 온도와 유량
출하 검사 성적서의 값과 비교한 결과
시운전 중에 뜬 알람이 있으면 그 내용
가능하면 전류를 몇 단계로 바꿔 가며 전압을 기록한 곡선(i-V 곡선)도 남겨 두시기를 권합니다. 같은 조건에서 몇 달 뒤 다시 측정하면 어느 전류 구간에서 성능이 달라졌는지 볼 수 있습니다.
6. 같은 조건 구간과 시험 구간을 구분해 보관합니다
장기 운전 중에 전류나 온도, 압력을 바꿔 시험하는 일이 생깁니다. 이런 구간이 장기 운전 기록에 그대로 섞여 있으면, 전압이 오른 것이 성능 저하 때문인지 조건을 바꿨기 때문인지 구분하기 어렵습니다.
그래서 저희는 같은 전류와 같은 운전 조건이 이어진 구간을 따로 표시해 두고, 성능 변화는 그 구간만으로 계산합니다. 시험 구간은 지우지 않고 별도로 보관합니다. 운전 시간을 말할 때도 정지 없이 이어진 연속 운전 시간인지, 여러 번 정지와 재기동을 거친 누적 운전 시간인지 함께 적습니다.
7. HXB-V1에서는 이렇게 남깁니다
HXB-V1은 LAN으로 연결한 PC의 데스크톱 앱에서 운전합니다.
항목 | 내용 |
|---|---|
자동 기록 | PC가 연결되어 있고 Logging이 켜져 있으면 운전 데이터가 계속 기록됩니다 |
갱신 주기 | 계측값은 1초마다 갱신됩니다 |
알람과 이벤트 | 알람과 운전 명령이 Alarms & Events에 기록됩니다 |
운전 건 정리 | Project Manager에서 운전 건별로 프로젝트를 나눠 관리합니다. 시운전 구간을 따로 프로젝트로 만들어 두시면 나중에 찾기 쉽습니다 |
내보내기 | 프로젝트를 골라 csv 파일로 내보냅니다. 엑셀이나 분석 도구에서 바로 열 수 있습니다 |
표준 장비는 스택 전체 전압을 기록합니다. PLC나 SCADA로 설비에 통합하시면 제어 앱을 쓰지 않으므로 앱의 csv 기록도 생성되지 않습니다. 이 경우에는 Modbus TCP로 1초마다 읽을 수 있는 계측값을 SCADA 쪽에 남겨 두셔야 합니다. 문의하실 때 이 기록이 있어야 진단할 수 있습니다. 자체 설비 통합 방식은 자체 설비에 넣을 때의 제어 방법을 다룬 글에서 다뤘습니다.

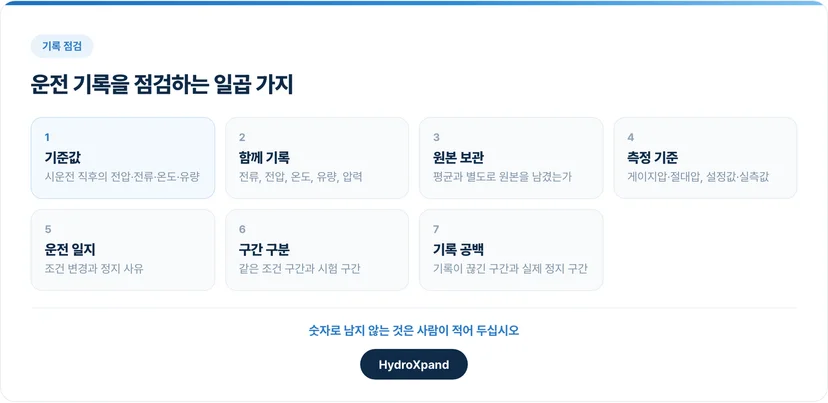

운전 기록을 점검하는 일곱 가지
시운전 직후의 기준값을 남겼는지
전류, 전압, 온도, 유량, 압력을 함께 기록하고 있는지
원본 기록을 평균과 별도로 보관하는지
압력과 온도의 측정 기준, 설정값과 실측값을 구분해 적었는지
조건 변경과 정지 사유를 운전 일지에 적고 있는지
같은 조건이 이어진 구간과 시험 구간을 나눠 두었는지
기록이 끊긴 구간과 실제 정지 구간을 구분했는지
함께 읽으면 좋은 글
자주 묻는 질문 (FAQ)
기록 간격은 1분이면 충분하지 않나요?
장기 추세를 보는 데는 1분 평균으로도 충분합니다. 다만 원본을 1초 간격으로 남겨 두면 짧은 정지나 순간적인 변화까지 나중에 확인할 수 있습니다. 평균은 원본에서 언제든 낼 수 있으므로, 기록은 촘촘하게 하고 분석할 때 줄이시기를 권합니다.
문제가 생겼을 때 어떤 기록을 보내면 되나요?
증상이 나타나기 전 며칠과 나타난 뒤의 운전 기록 원본, 그리고 그 기간의 운전 일지를 함께 보내 주시기 바랍니다. HXB-V1이라면 해당 프로젝트를 csv로 내보내 보내 주시면 됩니다.
PLC로 통합하면 운전 기록은 어떻게 남기나요?
제어 앱을 쓰지 않으므로 앱의 csv 기록이 생성되지 않습니다. Modbus TCP로 1초마다 읽을 수 있는 계측값을 SCADA에 기록해 두시면 됩니다.
운전 일지는 꼭 따로 써야 하나요?
자동 기록에는 조건을 바꾼 이유나 정지 사유, 전해질 교체 같은 작업이 남지 않습니다. 이 내용이 없으면 기록 속 변화가 운전 조건 때문인지 성능 변화 때문인지 구분하기 어렵습니다.
