수전해 스택 수명, 닳는 부품만 갈아 끼우면 어떻게 달라질까요?

안녕하세요, AEM 수전해 기술로 청정수소 생산 단가를 낮추고 있는 HydroXpand입니다.

수전해 장비를 검토하실 때 처음 구매 가격을 먼저 보시는 것은 당연합니다. 그런데 몇 년을 쓸 계획이라면 그 사이에 무엇을 얼마나 자주 갈아야 하는지가 처음 가격 못지않게 예산을 좌우합니다. 오늘은 스택 안에서 무엇이 먼저 닳는지, 닳는 부품만 갈아 끼우는 구조가 통째로 바꾸는 구조와 어떻게 다른지, 그리고 직접 열어 봐도 되는지를 정리해보겠습니다. 몇 년 단위로 예산을 잡으시는 분과, 스택을 사서 자체 시스템에 넣은 뒤 정비를 계획하시는 분께 도움이 되는 내용입니다.

수전해 스택은 통째로 바꿔야 할까요

저희 스택은 그렇지 않습니다. 압축 조립식 구조라 가장 먼저 닳는 막전극접합체(MEA)만 교체하고 엔드플레이트와 분리판, 셀프레임, 체결 부품은 다시 씁니다. 스택을 반송받아 MEA를 교체해 돌려드리는 방식이고 그 작업은 스택을 설계하고 제작한 엔지니어가 직접 합니다. 성능이 영원히 변하지 않는 스택은 없으므로 교체가 필요해졌을 때 무엇을 바꾸고 무엇을 다시 쓰는지가 몇 년 단위 유지비를 정합니다.

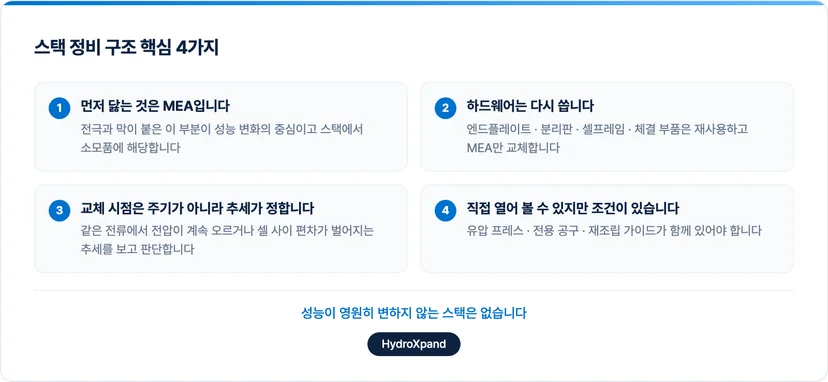

먼저 닳는 것은 MEA입니다. 전극과 막이 붙은 이 부분이 성능 변화의 중심이고 스택에서 소모품에 해당합니다.

갈아 끼우는 구조에서는 하드웨어를 다시 씁니다. 엔드플레이트와 분리판, 셀프레임, 체결 부품은 재사용하고 MEA만 교체합니다.

교체 시점은 주기가 아니라 추세가 정합니다. 같은 전류에서 전압이 계속 오르거나 셀 사이 편차가 벌어지는 추세를 보고 판단합니다.

직접 열어 볼 수 있지만 조건이 있습니다. 유압 프레스와 전용 공구, 재조립 가이드가 함께 있어야 합니다.

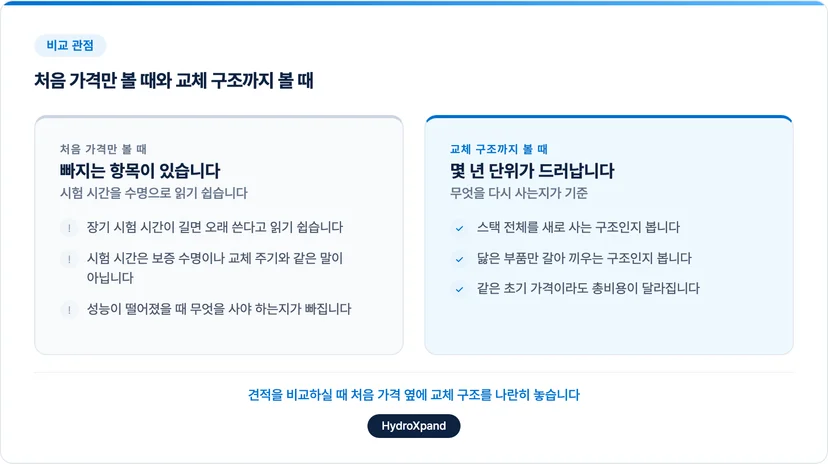

처음 가격만 보고 고르면 생기는 일

장기 시험 시간이 긴 스택을 고르면 오래 쓸 수 있다고 생각하기 쉽습니다. 그런데 장기 시험 시간은 신뢰를 판단하는 자료이지 보증 수명이나 교체 주기와 같은 말이 아닙니다.

홈페이지에 공개한 장기 운전 데이터도 특정 전해액 농도와 온도에서 정전류로 얻은 결과입니다. 더 높은 온도나 다른 농도, 반복적인 기동과 정지, 가압 운전에서 같은 추세가 유지된다고 단정할 수 없고 재생에너지 연계처럼 부하가 계속 바뀌는 조건에서는 별도의 동적 운전 검증이 필요합니다. 그래서 그 데이터는 이 조건에서 가속 열화 징후 없이 장기 운전을 수행했다는 근거이지 모든 조건의 수명을 보증하는 숫자가 아닙니다.

처음 가격만 놓고 비교하면 이 부분이 빠집니다. 몇 년을 쓰는 동안 성능이 떨어졌을 때 스택 전체를 새로 사야 하는 구조인지, 닳은 부품만 갈아 끼우면 되는 구조인지에 따라 같은 초기 가격이라도 총비용이 달라집니다. 견적을 비교하실 때 처음 가격 옆에 교체 구조를 나란히 놓으시는 것이 맞습니다.

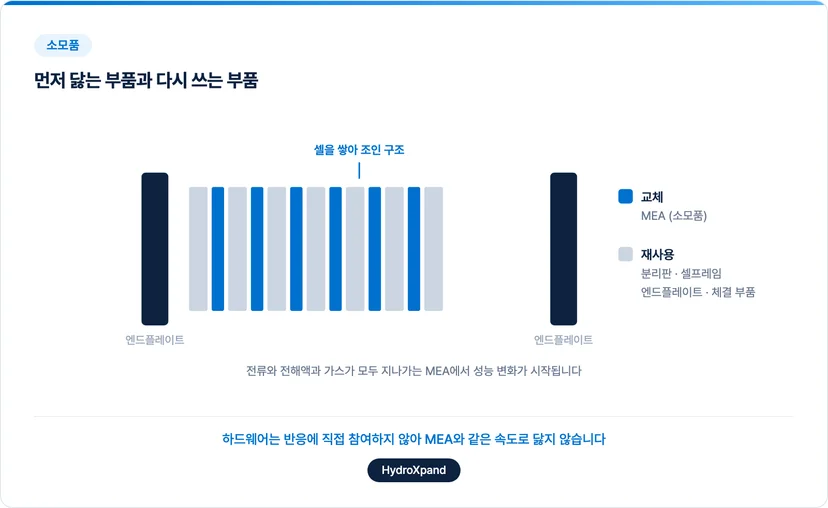

스택 안에서 무엇이 먼저 닳을까요

스택은 셀을 여러 장 쌓아 조인 구조이고 그 안에서 반응이 일어나는 곳은 MEA입니다. 전극과 막이 붙어 있는 이 부분에 전류와 전해액, 가스가 모두 지나가므로 성능 변화가 여기서 시작됩니다.

MEA가 닳고 있다는 신호는 운전 데이터에 나타납니다. 같은 전류에서 셀 전압이 이전보다 계속 올라가거나 셀 사이 전압 편차가 커지는 추세가 그것입니다. 새 MEA는 초기 운전에서 전압이 안정되기까지 값이 달라질 수 있으므로 초기 변화와 안정 구간, 이후 추세를 나눠서 봐야 합니다.

가스 지표도 함께 봅니다. 산소 쪽에 섞인 수소 농도가 2%를 넘으면 그때는 정지하고 점검합니다. 이 값은 스택 상태와 안전을 동시에 알려주는 기준이라 정비 판단에서 가장 먼저 확인하는 항목입니다.

반면 엔드플레이트와 분리판, 셀프레임, 체결 부품은 반응에 직접 참여하지 않는 하드웨어라 MEA와 같은 속도로 닳지 않습니다. 그래서 이 부품을 다시 쓸 수 있게 만드는 것이 정비 구조의 핵심이 됩니다.

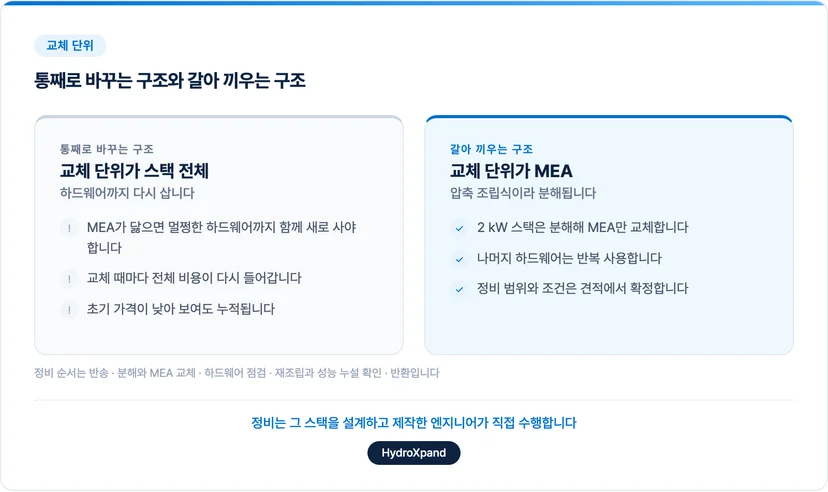

통째로 버리는 구조와 갈아 끼우는 구조

같은 수전해 스택이라도 정비 구조는 다를 수 있습니다.

통째로 바꾸는 구조에서는 교체 단위가 스택 전체입니다. MEA가 닳으면 멀쩡한 하드웨어까지 함께 새로 사야 합니다. 초기 가격이 낮아 보여도 교체 때마다 전체 비용이 다시 들어갑니다.

갈아 끼우는 구조에서는 교체 단위가 MEA입니다. 2 kW 스택 HXS-2는 압축 조립식이라 스택을 분해해 MEA만 교체하고 나머지를 반복 사용합니다. 저희는 스택을 반송받아 이 작업을 하는 정비 서비스를 제공하며 정비 범위와 조건은 견적에서 확정합니다.

정비 순서는 이렇습니다. 스택을 반송받아 분해하고 MEA를 교체한 뒤 하드웨어를 점검하고 재조립 후 성능과 누설을 확인해 돌려드립니다. 작업은 그 스택을 설계하고 제작한 엔지니어가 직접 수행합니다.

완제품인 2 kW 시스템에도 같은 스택이 들어 있어 정비 방식은 같습니다. 시스템 안의 스택은 분리와 해체, 교체가 가능하고 반송 후 MEA만 교체해 하드웨어를 재사용합니다. 시스템의 보증은 출하일부터 12개월이며 소모품은 보증에서 제외됩니다. 여기서 소모품이 곧 MEA입니다.

보증과의 관계도 구분해 두는 것이 좋습니다. 인도 시점의 재료나 제작 하자는 하자 보증으로 무상 수리하고 운전에 따른 성능 저하는 하자가 아니라 정비 서비스로 유상 처리합니다. 유상 교체 뒤에는 그 작업과 교체 부품의 하자를 6개월간 보증합니다.

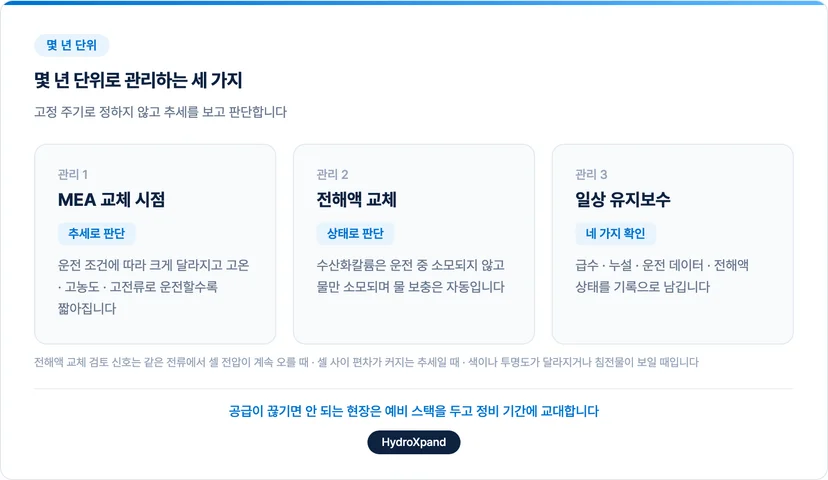

몇 년 단위로 보면 어떻게 달라질까요

몇 년 단위의 비용은 처음 구매비와 주기적인 MEA 교체, 전해액과 소모품 관리로 이루어집니다. 갈아 끼우는 구조에서는 두 번째 항목이 스택 전체가 아니라 MEA 단위로 잡힙니다.

교체 주기는 고정돼 있지 않습니다. 운전 조건에 따라 크게 달라지고 고온과 고농도, 고전류로 운전할수록 짧아집니다. 그래서 몇 년에 한 번이라고 미리 정하기보다 운전 데이터의 추세를 보고 정비 시점을 잡는 방식이 맞습니다. 조건별 권장 범위가 필요하시면 운전 조건을 알려주시면 됩니다.

전해액도 고정 주기로 갈지 않습니다. 수산화칼륨(KOH)은 운전 중 소모되지 않고 물만 소모되며 물 보충은 자동으로 이루어집니다. 같은 전류에서 셀 전압이 지속적으로 오를 때, 셀 사이 편차가 커지는 추세일 때, 전해액의 색이나 투명도가 달라지거나 침전물이 보일 때 교체를 검토합니다.

일상 유지보수는 급수와 누설, 운전 데이터, 전해액 상태를 확인하는 것이 중심입니다. 이 네 가지를 기록으로 남겨 두면 정비 시점을 추세로 판단할 수 있고 정비 후 성능이 이전과 같은지 비교할 기준도 생깁니다. 공급이 끊기면 안 되는 현장이라면 예비 스택을 두고 정비 기간에 교대하는 구성도 가능합니다. 2 kW 스택은 기존 시스템의 예비 스택이나 교체 스택 용도로도 공급하며, 반송 정비 기간 동안 예비 스택으로 운전을 이어가면 공급 공백이 생기지 않습니다.

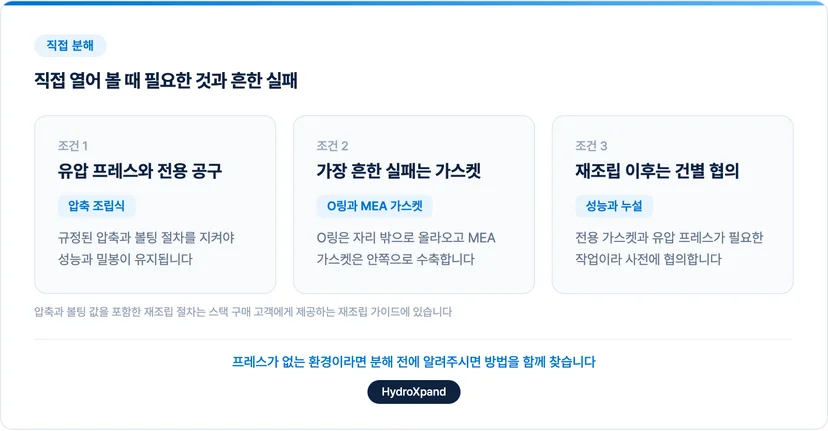

직접 열어 봐도 될까요

연구용으로 스택을 구매하신 분은 안을 직접 보고 싶어 하십니다. 저희 스택은 분해와 재조립이 가능하도록 만들었고 스택 구매 고객에게 재조립 가이드를 제공합니다. 다만 조건이 있습니다.

유압 프레스와 전용 공구가 있어야 합니다. 압축 조립식이라 개봉과 분해, 재조립이 되지만 규정된 압축과 볼팅 절차를 지켜야 성능과 밀봉이 유지됩니다. 프레스가 없는 환경이라면 분해 전에 알려주시면 방법을 함께 찾습니다.

가장 흔한 실패는 가스켓입니다. O링이 자리 밖으로 올라오고 MEA 가스켓은 안쪽으로 수축하므로 결착한 뒤 밀어 넣어야 합니다. 압축과 볼팅 값을 포함한 재조립 절차는 재조립 가이드에 있습니다.

직접 연 뒤의 성능과 누설은 보증하지 않습니다. 열기 전에 확인된 하자는 그대로 보증합니다. 전용 가스켓과 유압 프레스가 필요한 작업이라 열기 전에 먼저 알려 주시길 권합니다.

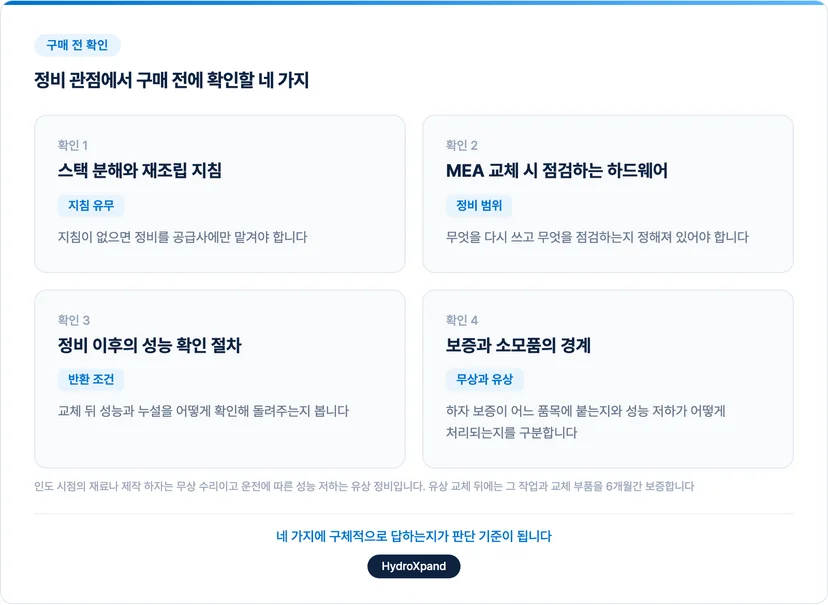

구매 전에 확인할 네 가지

스택을 사서 몇 년 운용할 계획이라면 어느 공급사를 검토하시든 정비 쪽에서 아래 네 가지를 먼저 확인하시길 권합니다.

첫째, 스택 분해와 재조립 지침이 있는지입니다. 지침이 없으면 정비를 공급사에만 맡겨야 하고 직접 열어 볼 수도 없습니다.

둘째, MEA 교체 시 점검하는 하드웨어 항목입니다. 무엇을 다시 쓰고 무엇을 점검하는지가 정해져 있어야 정비 범위를 알 수 있습니다.

셋째, 정비 이후의 성능 확인 절차입니다. 교체 뒤 성능과 누설을 어떻게 확인해 돌려주는지를 확인합니다.

넷째, 보증과 소모품의 경계입니다. 하자 보증이 어느 품목에 붙는지, 성능 저하에 따른 정비는 어떻게 처리되는지를 구분해 둡니다.

네 가지에 구체적으로 답하는지가 판단 기준이 됩니다. 저희 기준으로 말씀드리면 분해·재조립 지침은 재조립 가이드로 제공하고 정비 범위와 조건은 견적에서 확정하며 그 근거가 되는 내구 데이터의 해석은 내구 데이터 기술 노트에 정리돼 있습니다.

자주 묻는 질문 (FAQ)

Q. MEA는 몇 년마다 교체하나요?

고정 주기는 없습니다. 운전 조건에 따라 크게 달라지고 고온과 고농도, 고전류로 운전할수록 짧아집니다. 운전 데이터의 추세를 보고 정비 시점을 잡으며 조건을 알려주시면 권장 범위를 안내합니다.

Q. 보증 기간 안에 성능이 떨어지면 무상인가요?

인도 시점의 재료나 제작 하자라면 무상 수리합니다. 운전에 따른 성능 저하는 하자가 아니라 정비 서비스로 유상 처리하고 유상 교체 뒤에는 그 작업과 교체 부품을 6개월간 보증합니다.

Q. MEA를 저희가 직접 교체해도 되나요?

가능하지만 유압 프레스와 전용 공구, 재조립 가이드가 있어야 합니다. 프레스가 없다면 분해 전에 알려주시면 방법을 함께 찾습니다. 직접 연 뒤의 성능과 누설은 보증하지 않습니다.

Q. 전해액은 얼마나 자주 갈아야 하나요?

고정 주기로 갈지 않습니다. 같은 전류에서 셀 전압이 계속 오르거나 셀 사이 편차가 커지거나 전해액의 색과 투명도가 달라지면 교체를 검토합니다. 산소 쪽 수소 농도가 2%를 넘으면 정지 후 점검합니다.
