수소연료전지 원리 - 수소가 전기가 되는 4단계와 효율 (2026)
한 줄로 답하면, 수소연료전지는 연료극에서 수소를 수소이온과 전자로 나누고, 전자를 외부 회로로 이동시켜 전기를 만드는 장치입니다. 공기극에서는 수소이온·전자·산소가 만나 물이 됩니다. 연료를 태우지 않고 전기화학 반응으로 바로 전기를 만듭니다.
안녕하세요, HydroXpand입니다. 오늘은 수소연료전지가 어떤 원리로 전기를 만드는지 정리해 봤습니다. 수소연료전지 장단점은 앞선 글에서 다뤘고, 이 글에서는 수소가 전기가 되는 과정 자체를 다룹니다.
수소차는 수소를 태우는 방식으로 작동하지 않습니다. 그렇다면 연소 없이 어떻게 전기를 만드는지, 셀 하나에서 발생하는 전압은 얼마인지, 효율은 왜 열기관보다 높을 수 있는지 차례로 살펴봅니다.
수소연료전지 원리, 핵심 정리
수소연료전지는 수소와 산소의 화학 반응 에너지를 연소 없이 바로 전기로 바꾸는 발전 장치입니다.
연료극에서 수소가 수소이온(H⁺)과 전자(e⁻)로 나뉘고, 전자는 전해질막을 통과하지 못하므로 외부 회로로 이동합니다. 이 전자의 흐름이 전기입니다.
수소이온은 전해질막을 통과해 공기극으로 이동하고, 그곳에서 산소·전자와 만나 물이 됩니다. 부산물은 물과 열뿐입니다.
셀 하나의 이론 전압은 1.23 V이고 실제 운전에서는 약 0.6~0.8 V입니다. 그래서 수십~수백 장을 직렬로 쌓은 스택으로 사용합니다.
전기 효율은 대략 40~50%, 열까지 활용하는 열병합 방식이면 80% 이상입니다. 수전해는 같은 반응을 거꾸로 일으켜 전기로 수소를 만듭니다.
수소연료전지란 무엇인가
수소연료전지(hydrogen fuel cell)는 수소와 산소를 전기화학적으로 반응시켜 전기를 만드는 장치입니다. 이름에 「전지」가 붙어 배터리로 생각하기 쉽지만, 전기를 저장해 두는 장치가 아니라 연료가 공급되는 동안 계속 전기를 만들어내는 발전기에 가깝습니다. 수소를 공급하면 전기가 발생하고, 공급을 중단하면 발전이 멈춥니다.
연소 발전과 가장 다른 점은 중간 단계가 없다는 것입니다. 화력 발전은 연료를 태워 열을 만들고, 그 열로 생성한 증기로 터빈을 회전시켜 전기를 얻습니다. 수소연료전지는 화학 반응을 통해 직접 전자를 얻습니다. 단계가 줄어든 만큼 에너지 손실이 줄고, 연소 과정이 없어 매연도 없습니다.
수소가 전기가 되는 4단계

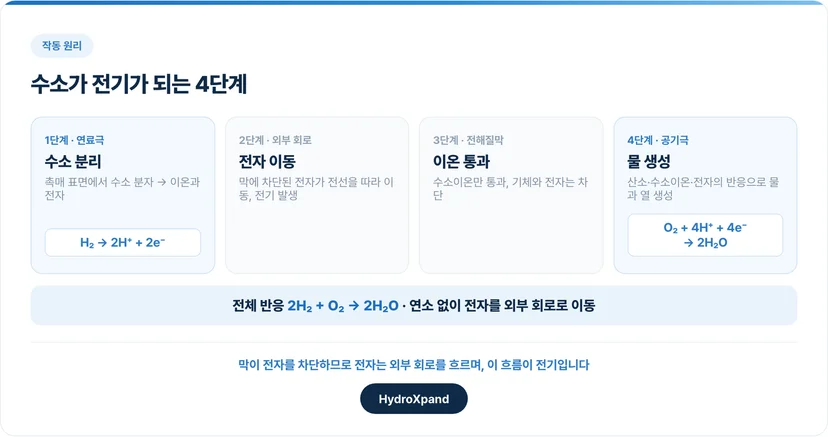

연료전지 셀 하나는 연료극(음극, anode), 전해질막, 공기극(양극, cathode)의 세 층으로 구성됩니다. 양쪽 전극에는 반응을 빠르게 하는 촉매가 있습니다. 수소차에 쓰이는 고분자전해질 연료전지(PEMFC)를 기준으로 보면, 수소가 전기가 되는 과정은 네 단계입니다. 전해질이 다른 종류는 막을 지나는 이온이 달라집니다.
연료극에 수소가 공급됩니다. 촉매 표면에서 수소 분자(H₂)가 수소이온 두 개와 전자 두 개로 나뉩니다. H₂ → 2H⁺ + 2e⁻
전자가 외부 회로로 이동합니다. 전해질막은 이온만 통과시키고 전자는 막습니다. 전자는 전선을 따라 외부 회로를 거쳐 공기극으로 이동합니다. 이 흐름이 우리가 사용하는 전기이며, 회로에 모터나 전구를 연결하면 작동합니다.
수소이온이 전해질막을 통과합니다. 수소이온(H⁺)은 막을 통과해 공기극으로 이동합니다. 막의 역할은 이온은 통과시키고 기체와 전자는 차단하는 것입니다.
공기극에서 물이 생성됩니다. 공기 속 산소가 수소이온, 외부 회로를 거쳐 온 전자와 만나 물이 됩니다. 이때 열도 함께 발생합니다. O₂ + 4H⁺ + 4e⁻ → 2H₂O
반응 전체를 합치면 2H₂ + O₂ → 2H₂O입니다. 수소와 산소를 직접 연소시켜도 반응식은 같지만, 연료전지는 반응을 막 양쪽에서 나누어 진행하고 전자가 외부 회로를 통과하도록 해 전기를 얻습니다. 이것이 수소연료전지의 작동 원리입니다.
셀 안을 들여다보면 - 막, 촉매층, 기체확산층, 분리판

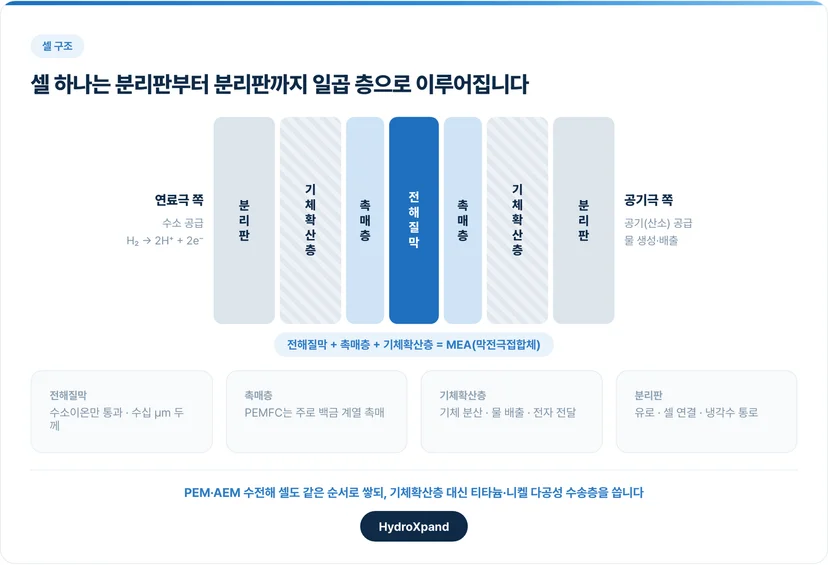

앞에서는 셀을 세 층으로 설명했지만, 실제 구조는 더 세분됩니다. 가운데 전해질막을 두고 양쪽으로 촉매층, 기체확산층, 분리판이 차례로 놓입니다. 이 가운데 전해질막·촉매층·기체확산층을 합쳐 MEA(막전극접합체)라고 하며, 셀 성능의 대부분이 여기서 결정됩니다.
전해질막 - 수소이온만 통과시키는 얇은 고분자막입니다. 두께는 수십 µm 수준으로 머리카락보다 얇습니다.
촉매층 - 막 양쪽 표면에 입힌 층으로, PEMFC는 주로 백금 계열 촉매를 사용합니다. 반응은 촉매, 이온이 지나는 통로(이오노머), 기체가 함께 만나는 곳에서 일어납니다.
기체확산층(GDL) - 탄소 섬유로 만든 다공성 층입니다. 수소와 공기를 촉매층 전체에 고르게 퍼뜨리고, 생성된 물을 밖으로 내보내며, 전자를 분리판까지 전달합니다.
분리판 - 셀과 셀 사이에 놓이는 판입니다. 표면에 있는 유로로 수소와 공기를 각각 공급하고, 이웃한 셀을 전기적으로 연결합니다. 냉각수 통로를 두기도 합니다.
PEM·AEM 수전해 셀도 같은 순서로 층을 쌓습니다. 다만 물이 공급되고 산소가 나오는 쪽은 조건이 달라, 기체확산층 대신 티타늄(PEM)이나 니켈(AEM)로 만든 다공성 수송층을 사용합니다.
셀 하나의 전압과 스택

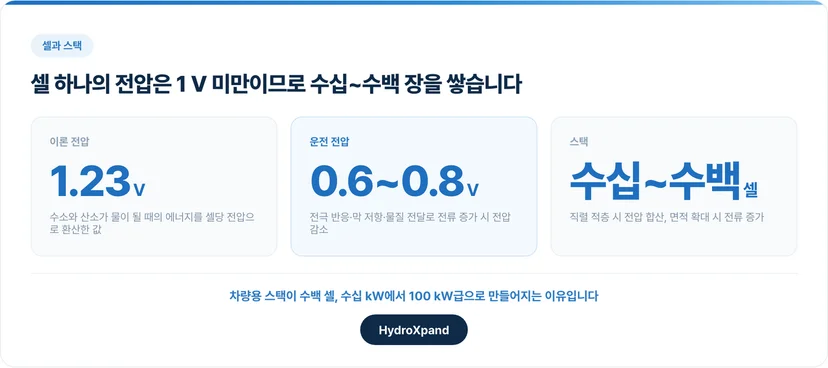

수소와 산소가 물이 될 때 발생하는 에너지를 전압으로 환산하면 셀 하나의 이론 전압은 1.23 V입니다. 실제로는 전극 반응의 저항, 막의 저항, 반응물이 전극에 도달하는 속도 때문에 전류가 증가할수록 전압이 낮아져 운전 중에는 보통 셀당 0.6~0.8 V가 됩니다.
1 V도 안 되는 전압으로는 어떤 장치도 작동시킬 수 없으므로 셀을 수십 장에서 수백 장까지 직렬로 쌓습니다. 이것이 스택입니다. 셀을 쌓으면 전압이 더해지고, 셀 면적을 늘리면 전류가 증가합니다. 차량용 스택이 수백 셀, 수십 kW에서 100 kW급으로 만들어지는 이유입니다.
전류를 늘릴수록 전압이 내려가는 이유

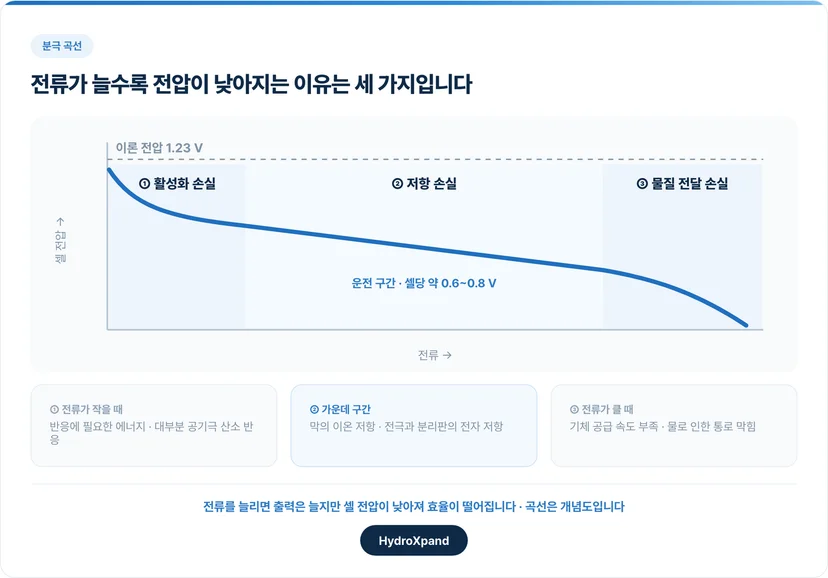

셀 전압은 1.23 V에서 한 번에 0.6~0.8 V로 떨어지는 것이 아니라, 전류의 크기에 따라 달라집니다. 가로축에 전류를, 세로축에 전압을 나타낸 그래프를 분극 곡선(i-V 곡선)이라고 하며, 전압이 낮아지는 원인은 크게 세 가지입니다.
활성화 손실 - 반응을 일으키는 데 필요한 에너지 때문에 생기는 손실입니다. 전류가 작은 구간에서 전압이 먼저 크게 떨어지며, 특히 공기극에서 일어나는 산소 반응이 느리기 때문에 이 반응에서 대부분의 손실이 생깁니다.
저항 손실 - 이온이 막을 지나고 전자가 전극·분리판을 지날 때 저항 때문에 생기는 손실입니다. 전류에 비례해 커지므로 곡선의 가운데 구간이 거의 직선으로 내려갑니다.
물질 전달 손실 - 전류가 아주 커지면 수소와 산소가 촉매에 도달하는 속도가 반응 속도를 따라가지 못하고, 생성된 물이 기체 통로를 막기도 합니다. 곡선 끝에서 전압이 급격히 떨어집니다.
그래서 같은 셀에서도 전류를 늘리면 출력은 늘지만 셀 전압이 낮아져 효율이 떨어집니다. 효율과 출력을 함께 고려해 운전점을 정하는 것이 연료전지 설계의 핵심입니다.
효율은 얼마나 되나요

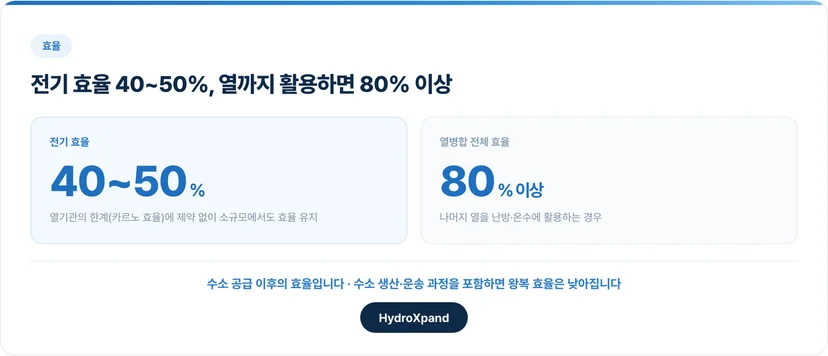

수소연료전지의 전기 효율은 대략 40~50%입니다. 나머지는 열로 발생하는데, 이 열을 난방이나 온수에 활용하는 열병합 방식이면 전체 효율이 80%를 넘습니다. 연소 발전과 달리 열기관의 한계(카르노 효율)에 제약을 받지 않아 작은 설비에서도 효율이 유지된다는 점이 장점입니다.
다만 이 수치는 수소를 공급받은 이후의 효율입니다. 수소를 만들고 압축해 운반하는 과정까지 포함하면 전기에서 수소를 거쳐 다시 전기로 돌아오는 왕복 효율은 훨씬 낮아집니다. 왕복 효율 계산은 P2G(Power-to-Gas) 글에 있습니다.
물과 열, 그리고 수소 순도

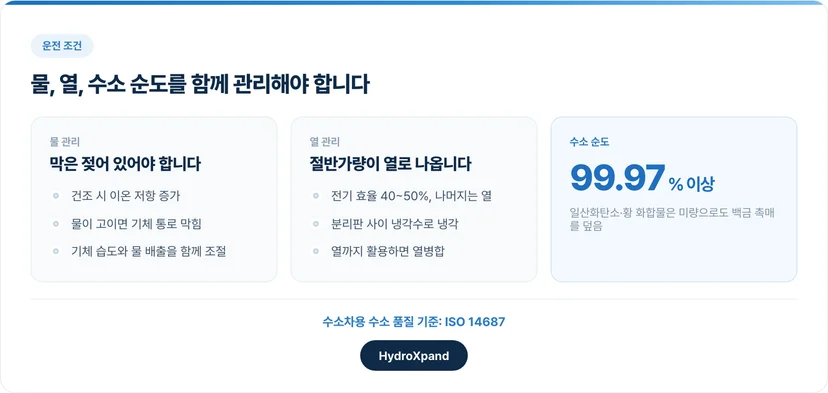

PEMFC의 전해질막은 젖어 있어야 수소이온이 잘 통과합니다. 막이 마르면 저항이 커지고, 반대로 공기극에서 생성된 물이 지나치게 고이면 기체 통로를 막아 전압이 떨어집니다. 그래서 공급 기체의 습도와 물 배출량을 함께 조절합니다.
전기 효율이 40~50%라는 것은 나머지 절반가량이 열로 나온다는 뜻입니다. 셀 온도를 일정하게 유지하려면 냉각이 필요하며, 차량용 스택은 분리판 사이로 냉각수를 흘려 스택을 식힙니다. 이 열을 버리지 않고 활용하는 것이 열병합입니다.
수소 순도도 중요합니다. 일산화탄소나 황 화합물은 아주 적은 양으로도 백금 촉매 표면을 덮어 성능을 떨어뜨립니다. 수소차용 수소 품질 기준(ISO 14687)이 순도를 99.97% 이상으로 정하고 불순물별 한도도 두는 이유입니다.
수전해와 무엇이 다른가요 - 같은 부품, 반대 방향

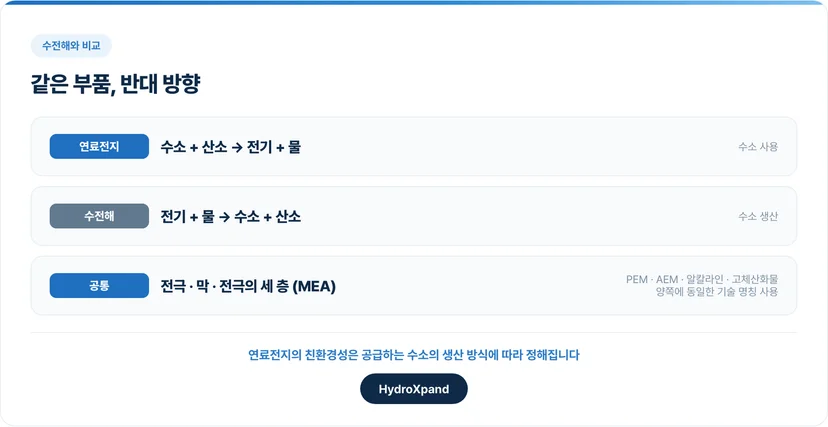

수전해는 이 반응을 역으로 진행합니다. 물에 전기를 공급해 수소와 산소로 나누는 것입니다. 연료전지가 수소를 쓰고 수전해가 수소를 만들지만, 둘 다 전극·막·전극의 세 층(MEA, 막전극접합체)을 사용합니다. 같은 부품을 반대 방향으로 사용하는 셈이므로 PEM·AEM·알칼라인·고체산화물 같은 기술 명칭도 양쪽에 동일하게 쓰입니다. 자세한 비교는 수소 연료전지 vs 수전해 차이 5가지에서 확인하실 수 있습니다.
종류는 다섯 가지
수소연료전지는 전해질의 종류에 따라 나뉩니다. 고분자 전해질막을 쓰는 PEMFC(수소차·가정용), 세라믹을 쓰는 SOFC(발전소), 용융 탄산염을 쓰는 MCFC(대형 발전), 인산을 쓰는 PAFC(건물 분산 발전), 알칼리 수용액을 쓰는 AFC(우주선)입니다. 전해질이 달라지면 막을 지나는 이온, 운전 온도, 사용할 수 있는 연료가 달라집니다. 종류별 차이는 연료전지 종류 5가지 글에 정리했습니다.
수전해 회사가 본 수소연료전지
HydroXpand는 연료전지와 반대로 물을 전기로 분해해 수소를 생산하는 AEM 수전해 전극·스택·시스템을 만드는 회사입니다. 연료전지의 관점에서 보면 저희는 연료를 공급하는 쪽에 있습니다. 연료전지 자체가 아무리 깨끗해도 공급하는 수소가 천연가스에서 생산되었다면 전체 과정에서는 탄소가 배출됩니다. 연료전지의 친환경성은 결국 수소를 어떻게 생산했는지에 따라 결정되고, 그 답이 재생에너지 전기로 물을 분해하는 수전해입니다.
수소연료전지 원리 관련 자주 묻는 질문 (FAQ)
수소연료전지는 수소를 태우나요?
태우지 않습니다. 연료극에서 수소를 수소이온과 전자로 나누고, 전자를 외부 회로로 보내 전기로 쓰는 전기화학 반응입니다. 불꽃도 연소도 없습니다.
셀 하나의 전압이 왜 1 V도 안 되나요?
수소와 산소가 물이 되는 반응 에너지가 셀당 이론 전압 1.23 V에 해당하고, 전류를 인출하면 전극·막의 저항 때문에 0.6~0.8 V로 내려갑니다. 그래서 수십~수백 셀을 직렬로 쌓은 스택으로 사용합니다.
전해질막은 어떤 역할을 하나요?
수소이온만 통과시키고 전자와 기체는 막습니다. 전자가 막을 통과하지 못하므로 외부 회로로 이동하고, 그 흐름이 전기가 됩니다.
수소연료전지와 수전해는 같은 장치인가요?
같은 세 층 구조(전극·막·전극)를 반대 방향으로 쓰는 다른 장치입니다. 연료전지는 수소로 전기를 만들고, 수전해는 전기로 수소를 만듭니다.
연료전지 셀은 어떤 층으로 되어 있나요?
가운데 전해질막을 두고 양쪽으로 촉매층, 기체확산층, 분리판이 차례로 놓입니다. 전해질막·촉매층·기체확산층을 합쳐 MEA(막전극접합체)라고 부릅니다.
수소연료전지에 공급하는 수소는 왜 순도가 높아야 하나요?
일산화탄소나 황 화합물 같은 불순물이 백금 촉매 표면을 덮어 성능을 떨어뜨리기 때문입니다. 수소차용 수소는 ISO 14687 기준에 따라 순도가 99.97% 이상이어야 합니다.
